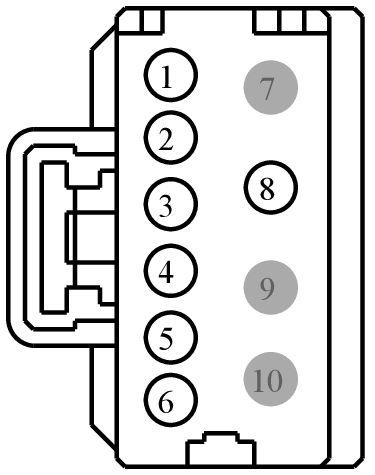

Connector End View (C4455A) - BATTERY CHARGER CONTROL MODULE (BCCM)
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C4455A | BATTERY CHARGER CONTROL MODULE (BCCM) | 14A005 | part# N/A | See Below | ||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 1F1T-14474-DA | DU2Z-14474-EA | 2.8 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| 7C3T-14474-CA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VYB18 (WH-GN) | 22 | CTRL MOD. - TRACTION CONTROL BATTERY # COOLING FAN PWM (PWMB) | BU5T-14474-UA | ||||
| 2 | VDB05 (WH) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | 7C3T-14474-CA | ||||
| 3 | VDB05 (WH) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | 7C3T-14474-CA | ||||
| 4 | VYB19 (GY-VT) | 22 | SENSOR - TRACTION CONTROL BATTERY # COOLING FAN FEEDBACK (FBB) | BU5T-14474-UA | ||||
| 5 | CYD14 (GN-BN) | 22 | CTRL MOD. - HEV WAKEUP (DCDC_WKUP) | BU5T-14474-UA | ||||
| 6 | CBB29 (VT) | 18 | FUSE - 29 OR CIRCUIT BREAKER | 7C3T-14474-DA | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | SBB57 (RD) | 10 | FUSE - 57 OR CIRCUIT BREAKER | 1F1T-14474-DA | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | * | * | Not Used | N/A | ||||

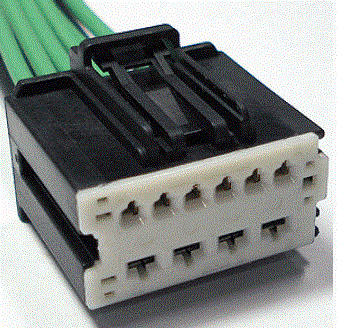

Available Pigtail Kits
Pigtail Kit Part Number WPT-1042
Service Part Number:
AU2Z-14S411-CA
Gauge:
12 14
Pin material:
Tin & Silver
Cavities:
10
Vehicle Uses:
- Module - Transfer Case Shift Control
