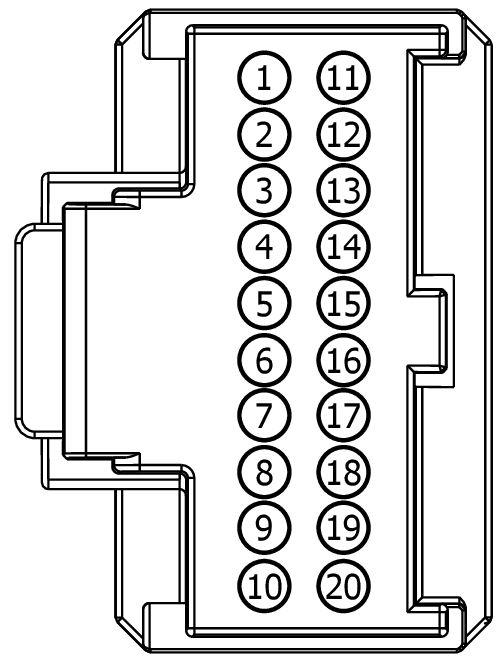

Connector End View (C4452B) - AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C4452B | AUDIO DIGITAL SIGNAL PROCESSING (DSP) MODULE | 14B644 | part# N/A | See Below | ||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-DA | DU2Z-14474-AA | 0.64 |
| 9U5T-14474-EA | DU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number |
|---|---|---|---|---|---|
| 1 | RME06 (GY-YE) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 - | 14 speaker | 9U5T-14474-DA |
| 1 | RME06 (GY-YE) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR MID RANGE - | 20 speaker | 9U5T-14474-DA |
| 2 | RME12 (BN-BU) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER - | 20 speaker | 9U5T-14474-DA |
| 2 | RME29 (BU-WH) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT IP - (OBSOLETE) | 14 speaker | 9U5T-14474-DA |
| 3 | RME07 (WH-BN) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT FULL RANGE - | 14 speaker | 9U5T-14474-DA |
| 3 | RME82 (BN-YE) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR MID RANGE - | 20 speaker | 9U5T-14474-DA |
| 4 | RME08 (GY-OG) | 20 | 9U5T-14474-DA | 14 speaker | 9U5T-14474-DA |
| 4 | RME40 (VT-WH) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR TWEETER - | 20 speaker | 9U5T-14474-DA |
| 5 | RME08 (GY-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT TWEETER - | 20 speaker | 9U5T-14474-DA |
| 5 | VME11 (YE-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT TWEETER + | 14 speaker | 9U5T-14474-DA |
| 6 | RME10 (WH-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT DOOR FULL RANGE - | 14 speaker | 9U5T-14474-DA |
| 6 | RME11 (YE) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT TWEETER - | 20 speaker | 9U5T-14474-DA |
| 7 | RME09 (BN-YE) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR WOOFER - | 14 speaker | 9U5T-14474-DA |
| 7 | RME39 (GY-BN) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR TWEETER - | 20 speaker | 9U5T-14474-DA |
| 8 | RME12 (BN-BU) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER - | 14 speaker | 9U5T-14474-DA |
| 8 | RMEB7 (BU-GN) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR OR LEFT REAR DOOR TWEETER 2 - (OBSOLETE) | 20 speaker | 9U5T-14474-EA |
| 9 | RME96 (BU-WH) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR OR RIGHT REAR DOOR TWEETER 2 - (OBSOLETE) | 14 speaker | 9U5T-14474-DA |
| 9 | RMEB9 (GN-WH | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR OR RIGHT REAR DOOR TWEETER 2 - (OBSOLETE) | 20 speaker | 9U5T-14474-EA |
| 10 | RME02 (YE) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR SUBWOOFER 1 - | 14 speaker | 9U5T-14474-EA |
| 10 | RME11 (YE-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT TWEETER - | 20 speaker | 9U5T-14474-DA |
| 11 | VME06 (GN) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 + | 14 speaker | 9U5T-14474-DA |
| 11 | VME83 (GN-VT) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR MID RANGE + | 20 speaker | 9U5T-14474-DA |
| 12 | VME12 (BN-WH) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER + | 20 speaker | 9U5T-14474-DA |
| 12 | VME12 (BN-WH) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT IP + (OBSOLETE) | 14 speaker | 9U5T-14474-DA |
| 13 | VME07 (WH) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT FULL RANGE + | 14 speaker | 9U5T-14474-DA |
| 13 | VME82 (GY-YE) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR MID RANGE + | 20 speaker | 9U5T-14474-DA |
| 14 | VME08 (GN-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT TWEETER + | 14 speaker | 9U5T-14474-DA |
| 14 | VME40 (BU-WH) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR TWEETER + | 20 speaker | 9U5T-14474-DA |
| 15 | RME11 (VT-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT TWEETER - | 14 speaker | 9U5T-14474-DA |
| 15 | VME08 (GN-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT TWEETER + | 20 speaker | 9U5T-14474-DA |
| 16 | VME10 (WH-VT) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT DOOR FULL RANGE + | 14 speaker | 9U5T-14474-DA |
| 16 | VME11 (VT) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT TWEETER + | 20 speaker | 9U5T-14474-DA |
| 17 | VME09 (WH-GN) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR WOOFER + | 14 speaker | 9U5T-14474-DA |
| 17 | VME39 (GN-BN) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR TWEETER + | 20 speaker | 9U5T-14474-DA |
| 18 | VME12 (BN-WH) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER + | 14 speaker | 9U5T-14474-DA |
| 18 | VMEB7 (BU-WH) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR OR LEFT REAR DOOR TWEETER 2 + (OBSOLETE) | 20 speaker | 9U5T-14474-EA |
| 19 | 9U5T-14474-EA | 20 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT TWEETER + | 14 speaker | 9U5T-14474-DA |
| 19 | VMEB9 (VT) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR OR RIGHT REAR DOOR TWEETER 2 + (OBSOLETE) | 20 speaker | 9U5T-14474-EA |
| 20 | VME02 (VT) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR SUBWOOFER 1 + | 14 speaker | 9U5T-14474-EA |
| 20 | VME11 (VT-OG) | 20 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT TWEETER + | 20 speaker | 9U5T-14474-DACTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT TWEETER + |
Available Pigtail Kits
Pigtail Kit Part Number WPT-1449
Service Part Number:
FU2Z-14S411-ATA
Gauge:
20
Pin material:
Tin
Cavities:
20
Vehicle Uses:
- Camera - Reverse Park Aid
- Module - Image Processing
- Radio - Amplifier
