Connector End View (C4424) - LUGGAGE COMPARTMENT LID LATCH
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C4424 | LUGGAGE COMPARTMENT LID LATCH | 17N400 | part# N/A | See Below | ||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-MA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPL44 (YE-OG) | 20 | SWITCH - LIFTGATE/DECKLID/CARGO # AJAR | Fusion | 9U5T-14474-MA | |||
| 1 | CPL81 (BN-VT) | 20 | CTRL MOD. - DOOR LOCK # LIFTGATE/DECKLID/CARGO AJAR | MKZ | 9U5T-14474-MA | |||
| 2 | CLN13 (WH-BU) | 20 | SWITCH - TRUNK/CARGO LAMP | 9U5T-14474-MA | ||||
| 3 | CPL10 (GN-WH) | 18 | CTRL MOD. - DOOR LOCK # LIFTGATE/DECKLID RELEASE | 9U5T-14474-MA | ||||
| 4 | GD347 (BK-VT) | 18 | GROUND - PILLAR C OR QUARTER PANEL LEFT | 9U5T-14474-MA | ||||

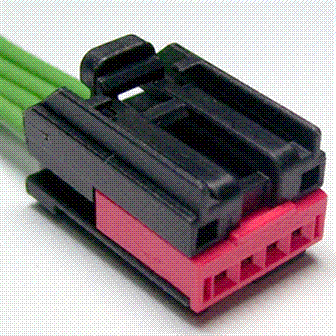

Available Pigtail Kits
Pigtail Kit Part Number WPT-1055
Service Part Number:
3U2Z-14S411-KYB
Gauge:
18
Pin material:
Silver
Cavities:
4
Vehicle Uses:
- Actuator - Door Lock - Decklid/Liftgate
- Actuator - Liftgate Glass
- Switch - Deck Lid / Lift Gate Ajar
- Switch - Steering Column Tilt/Telescope
Pigtail Kit Part Number WPT-1600
Service Part Number:
3U2Z-14S411-KYC
Gauge:
18
Pin material:
Silver
Cavities:
4
Vehicle Uses:
- Actuator - Door Lock - Decklid/Liftgate
- Actuator - Liftgate Glass
- Switch - Deck Lid / Lift Gate Ajar
- Switch - Steering Column Tilt/Telescope
