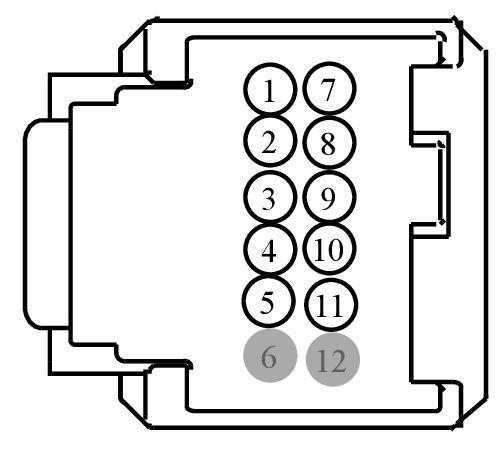

Connector End View (C4237C) - BATTERY ENERGY CONTROL MODULE (BECM)
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C4237C | BATTERY ENERGY CONTROL MODULE (BECM) | BK | 10B694 | part# N/A | See Below |
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VYB33 (BK) | 22 | THERMISTOR - HIGH VOLTAGE BATTERY 1 | N/A | ||||
| 2 | VYB34 (BK) | 22 | THERMISTOR - HIGH VOLTAGE BATTERY 2 | N/A | ||||
| 3 | VYB35 (BK) | 22 | THERMISTOR - HIGH VOLTAGE BATTERY 3 | N/A | ||||
| 4 | VYB36 (BK) | 22 | THERMISTOR - HIGH VOLTAGE BATTERY 4 | N/A | ||||
| 5 | VYB37 (BK) | 22 | THERMISTOR - HIGH VOLTAGE BATTERY 5 | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | RYB33 (BK) | 22 | THERMISTOR - HIGH VOLTAGE BATTERY 1 | N/A | ||||
| 8 | RYB34 (BK) | 22 | THERMISTOR - HIGH VOLTAGE BATTERY 2 | N/A | ||||
| 9 | RYB35 (BK) | 22 | THERMISTOR - HIGH VOLTAGE BATTERY 3 | N/A | ||||
| 10 | RYB36 (BK) | 22 | THERMISTOR - HIGH VOLTAGE BATTERY 4 | N/A | ||||
| 11 | RYB37 (BK) | 22 | THERMISTOR - HIGH VOLTAGE BATTERY 5 | N/A | ||||
| 12 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1401
Service Part Number:
EU2Z-14S411-SA
Gauge:
20
Pin material:
Tin
Cavities:
12
Vehicle Uses:
- Module - Climate Control Seat
- Module - Heated Seat (Rear)
- Module - Image Processing
- Module - Media Gateway
- Module - Power Steering
- Monitor - Video/DVD
