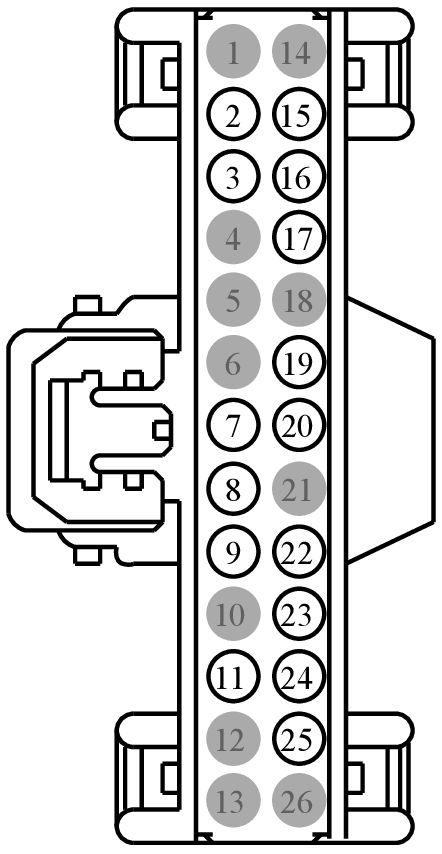

Connector End View (C4174B) - REAR GATE TRUNK MODULE (RGTM)
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C4174B | REAR GATE TRUNK MODULE (RGTM) | 14A005 | part# N/A | See Below | ||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| DU5T-14474-EAA | DU2Z-14474-CA | 0.64 |
| DU5T-14474-SAA | DU2Z-14474-CA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | CPL44 (YE-OG) | 22 | SWITCH - LIFTGATE/DECKLID/CARGO # AJAR | DU5T-14474-EAA | ||||
| 3 | CPR63 (GY-YE) | 22 | SWITCH - POWER LIFTGATE/DECKLID # OPEN/CLOSE | DU5T-14474-EAA | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | VPR53 (BU-WH) | 22 | SENSOR - POWER LIFTGATE DRIVE UNIT 1 # HALL 1 (OPEN IF LEAD) | DU5T-14474-EAA | ||||
| 8 | VPR54 (BU-BN) | 22 | SENSOR - POWER LIFTGATE DRIVE UNIT 1 # HALL 2 (CLOSE IF LEAD) | DU5T-14474-EAA | ||||
| 9 | ||||||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | CPR89 (BN-BU) | 22 | SWITCH - POWER LIFTGATE/DECKLID # OPEN/CLOSE #2 (REAR) | DU5T-14474-EAA | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | * | * | Not Used | N/A | ||||
| 14 | * | * | Not Used | N/A | ||||
| 15 | CPL81 (BN-VT) | 22 | CTRL MOD. - DOOR LOCK # LIFTGATE/DECKLID/CARGO AJAR | DU5T-14474-EAA | ||||
| 16 | CPR72 (GN-BU) | 22 | CTRL MOD. - POWER LIFTGATE # MOTOR STRIKER (-) | DU5T-14474-EAA | ||||
| 17 | CPR65 (BU-GN) | 22 | LATCH - LIFTGATE # LATCH SWITCH FULL | DU5T-14474-EAA | ||||
| 18 | * | * | Not Used | N/A | ||||
| 19 | CPR55 (GN-BU) | 22 | CTRL MOD. - POWER LIFTGATE DRIVE UNIT 1 # SENSOR POWER | DU5T-14474-EAA | ||||
| 20 | RPR55 (WH-BU) | 22 | CTRL MOD. - POWER LIFTGATE DRIVE UNIT 1 # SENSOR RETURN | DU5T-14474-EAA | ||||
| 21 | * | * | Not Used | N/A | ||||
| 22 | CPR56 (VT-BN) | 22 | CTRL MOD. - POWER LIFTGATE # CHIME + | DU5T-14474-EAA | ||||
| 23 | VDB07 (VT) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | DU5T-14474-SAA | ||||
| 24 | VDB06 (GY) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | DU5T-14474-SAA | ||||
| 25 | CPL60 (BN-YE) | 22 | SWITCH - LIFTGATE GLASS RELEASE | DU5T-14474-EAA | ||||
| 26 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1581
Service Part Number:
KU2Z-14S411-AA
Gauge:
20
Pin material:
Silver
Cavities:
26
Vehicle Uses:
- Control Head - Manual Climate
- DVD Player
- Instrument Cluster
- Junction Box - Smart
- Module - Audio Control
- Module - Driver Information
- Module - Heated Seat (Rear)
- Module - Liftgate
- Module - Power Decklid
- Module - Power Steering
- Radio
- Switch - Heater / A/C Blower (Front)
- Switch - Message Center
- Switch - Multifunction
