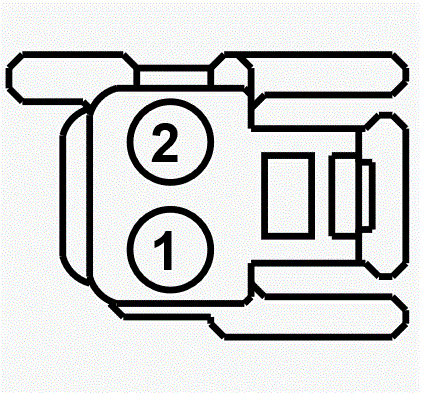

Connector End View (C4013) - INLINE
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C4013 | INLINE | none | 14A10314A103 | See Below | ||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
MALE
Harness
14A103
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CAP29 (GY-BN) | 22 | N/A | |||
| 2 | CAP28 (GY-BN) | 22 | N/A | |||
FEMALE
Harness
14A103
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CAP29 (GY-BN) | 22 | N/A | |||
| 2 | CAP29 (GY-BN) | 22 | N/A | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1244
Service Part Number:
AU2Z-14S411-BMA
Gauge:
16
Pin material:
Silver
Cavities:
2
Vehicle Uses:
- Pretensioner - Seat Belt (Passenger)
Pigtail Kit Part Number WPT-965
Service Part Number:
3U2Z-14S411-AEB
Gauge:
14
Pin material:
Silver
Cavities:
2
Vehicle Uses:
- Actuator - Door Lock - Decklid/Liftgate
- Element - Heated Seat
- Lamp - CHMSL (Center High Mount Stop Lamp)
- Module - Heated Seat
- Motor - Adjustable Pedal
- Motor - Decklid / Liftgate
- Sensor - Air Charge Temperature
- Sensor - EATC In Car Temperature
- Speaker - Subwoofer
- Switch - Adjustable Pedal
- Switch - Brake Deactivation
- Switch - Brake Pressure
- Switch - Clutch Pedal Position
- Switch - Stop Lamp
- Switch - Third Row Power Folding Seat
