Connector End View (C4001) - INLINE
Connector Viewer - 150
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C4001 | INLINE | 10B694 14B322 | Not Available | |||||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|

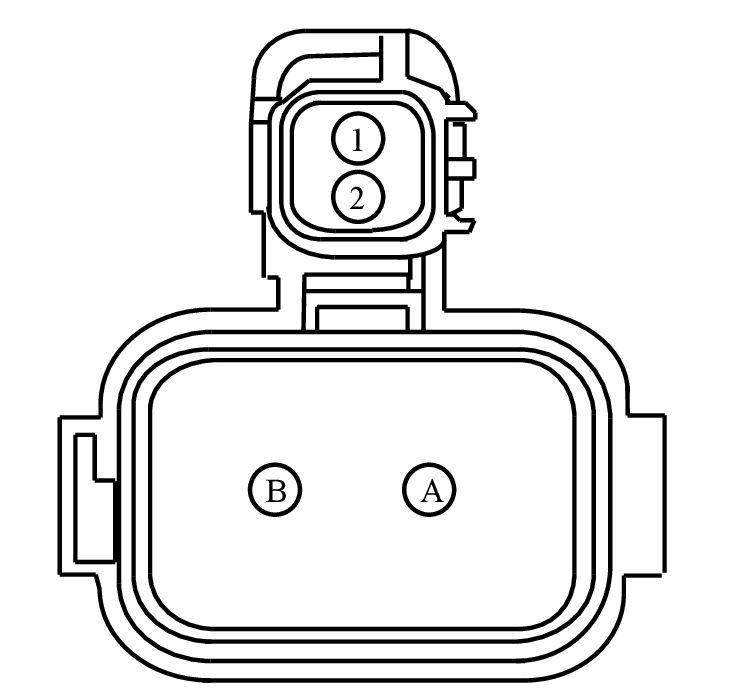

MALE
Harness
10B694
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number |
| 1 | CYB03 (BN-YE) | 20 | PHEV | N/A |
| 2 | CYB03 (BN-YE) | 20 | PHEV | N/A |
| A | HYB20 (OG) | 12 | PHEV | N/A |
| B | HYB21 (OG) | 12 | PHEV | N/A |

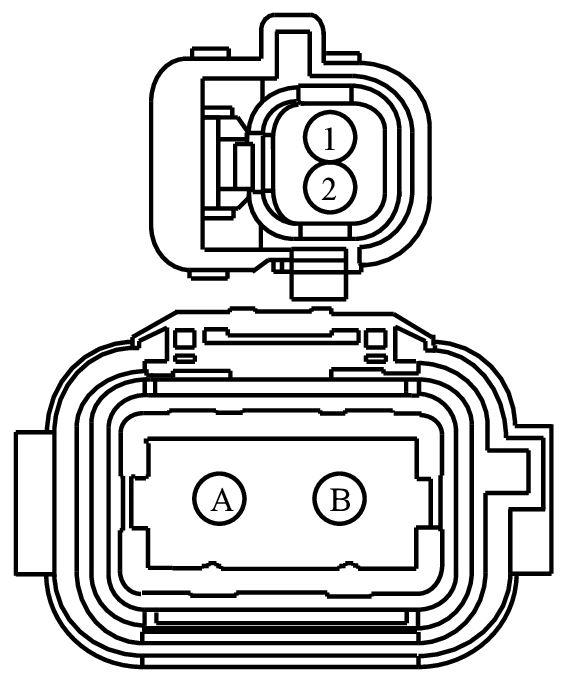

FEMALE
Harness
14B322
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number |
| 1 | CYB03 (BN-YE) | 20 | PHEV | N/A |
| 2 | CYB03 (BN-YE) | 20 | PHEV | N/A |
| A | HYB20 (OG) | 12 | PHEV | N/A |
| B | HYB21 (OG) | 12 | PHEV | N/A |
