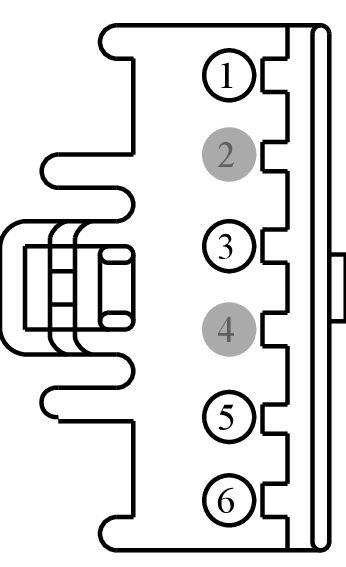

Connector End View (C3524) - AC OUTLET
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3524 | AC OUTLET | 14B079 | part# N/A | See Below | ||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| AU5T-14474-CA | Not Available | |
| AU5T-14474-DA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | HYA01 (OG-GN) | 18 | CTRL MOD. - DC/AC INVERTER # ALTERNATING CURRENT OUTPUT A (AC A) | AU5T-14474-CA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | HYA02 (OG-WH) | 18 | CTRL MOD. - DC/AC INVERTER # ALTERNATING CURRENT OUTPUT B (AC B) | AU5T-14474-CA | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | RYA03 (BU-BN) | 22 | CTRL MOD. - DC/AC INVERTER # LED INDICATOR - | AU5T-14474-DA | ||||
| 6 | LYA03 (YE-VT) | 22 | CTRL MOD. - DC/AC INVERTER # LED INDICATOR + | AU5T-14474-DA | ||||

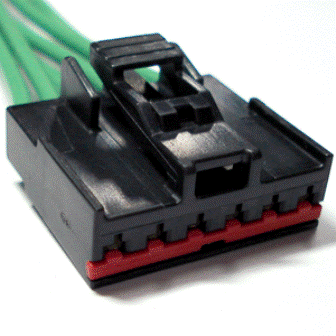

Available Pigtail Kits
Pigtail Kit Part Number WPT-973
Service Part Number:
3U2Z-14S411-FNB
Gauge:
14
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Inverter - DC to AC
- Switch - Dimmer
- Switch - Dimmer (Instrument Panel)
- Switch - Headlamp
- Switch - Headlamp Dimmer
