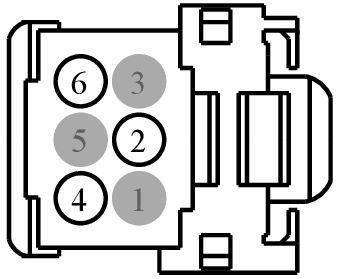

Connector End View (C3430) - BRAKESHIFT INTERLOCK OVERRIDE
Connector Viewer - 150
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3430 | BRAKESHIFT INTERLOCK OVERRIDE | 14B079 | part# N/A | See Below | ||
Check for Terminal Part Numbers
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-RA | DU2Z-14474-BA | 0.64 |
| 9U5T-14474-NA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | GD383 (BK-WH) | 20 | GROUND - CROSS MEMBER MIDDLE PASSENGER OR RIGHT | Fusion | 3F2T-14474-RA | |||
| 2 | GD383 (BK) | 26 | GROUND - CROSS MEMBER MIDDLE PASSENGER OR RIGHT | MKZ | 9U5T-14474-NA | |||
| 3 | * | * | Not Used | N/A | ||||
| 4 | CET82 (GN) | 26 | SWITCH - SHIFT-BY-WIRE OVERRIDE 1 (OVERRIDE_SW_1) | MKZ | 9U5T-14474-NA | |||
| 4 | CET82 (GN-VT) | 20 | SWITCH - SHIFT-BY-WIRE OVERRIDE 1 (OVERRIDE_SW_1) | Fusion | 3F2T-14474-RA | |||
| 5 | * | * | Not Used | N/A | ||||
| 6 | CET83 (BU-OG) | 20 | SWITCH - SHIFT-BY-WIRE OVERRIDE 2 (OVERRIDE_SW_2) | Fusion | 3F2T-14474-RA | |||
| 6 | CET83 (BU-OG) | 26 | SWITCH - SHIFT-BY-WIRE OVERRIDE 2 (OVERRIDE_SW_2) | MKZ | 9U5T-14474-NA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1164
Service Part Number:
8U2Z-14S411-JB
Gauge:
18
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Switch - Deck Lid / Hatch Release
- Switch - Deck Lid / Lift Gate Ajar
- Switch - Hazard Warning
- Switch - Heated Back Light (Rear Defrost)
- Switch - Power Liftgate
- Switch - Reverse Park Aid
- Switch - Start/Stop
- Switch - Sunshade
- Switch - Traction Control
