Fuel Charging And Controls - Turbocharger - 2.7L ECOBOOST (238KW/324PS)
>>
Description And Operation
>>
Turbocharger - Component Location
>>

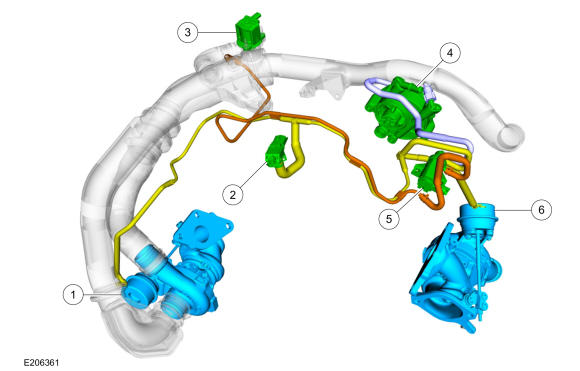

2.7L EcoBoost Turbocharger Controls
2.7L EcoBoost Turbocharger Controls
Courtesy of FORD MOTOR COMPANY
Item
Description
1
Wastegate control actuator left (part of the turbocharger left)
2
Wastegate vacuum sensor
3
Turbocharger bypass valve
4
Vacuum pump assembly
5
Wastegate control valve solenoid
6
Wastegate control actuator right (part of the turbocharger right)
