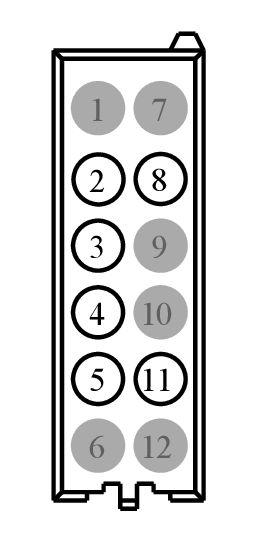

Connector End View (C4014C) - PARKING ASSIST CONTROL MODULE (PAM)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C4014C | PARKING ASSIST CONTROL MODULE (PAM) | BK | 13A409 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 96AG-14474-RSA | FU2Z-14474-AA | 0.64 |
| 96AG-14474-RZA | FU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | VMP16 (YE-GY) | 20 | SENSOR - PARKING AID # REAR # (RIGHT INNER) | 96AG-14474-RSA | ||||
| 3 | VMP14 (WH-OG) | 20 | SENSOR - PARKING AID # REAR # (LEFT INNER OR MIDDLE) | 96AG-14474-RSA | ||||
| 4 | VMP17 (YE-OG) | 20 | SENSOR - PARKING AID # REAR # (RIGHT OUTER) | 96AG-14474-RSA | ||||
| 5 | VMP15 (YE-GN) | 20 | SENSOR - PARKING AID # REAR # (LEFT OUTER) | 96AG-14474-RSA | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | RMP07 (GN-WH) | 18 | CTRL MOD. - PARKING AID # SENSORS REAR - | 96AG-14474-RZA | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | LMP07 (BU-WH) | 18 | CTRL MOD. - PARKING AID # SENSORS REAR + | 96AG-14474-RZA | ||||
| 12 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1178
Service Part Number:
BU2Z-14S411-YA
Gauge:
18
Pin material:
Tin (greased)
Cavities:
12
Vehicle Uses:
- Module - Reverse Park Aid (RPA)
