Exploded View Of Lower Engine Block

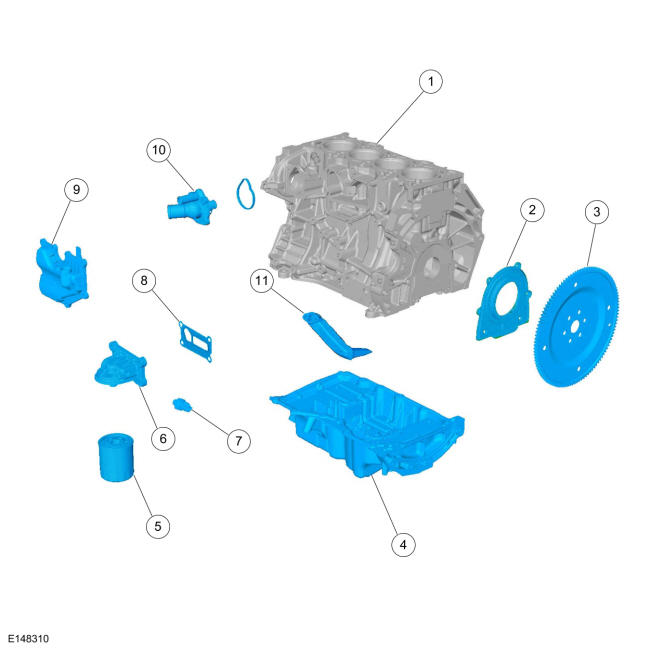

Lower Engine Block (View 1)
| Item | Part Number | Description |
|---|---|---|
| 1 | - | Cylinder block |
| 2 | - | Crankshaft rear oil seal and retainer |
| 3 | - | Flexplate |
| 4 | - | Oil pan |
| 5 | - | Oil filter |
| 6 | - | Oil filter adapter |
| 7 | - | Engine Oil Pressure (EOP) switch |
| 8 | - | Oil filter adapter gasket |
| 9 | - | Crankcase vent oil separator |
| 10 | - | Thermostat assembly |
| 11 | - | Oil pump screen and pickup tube |

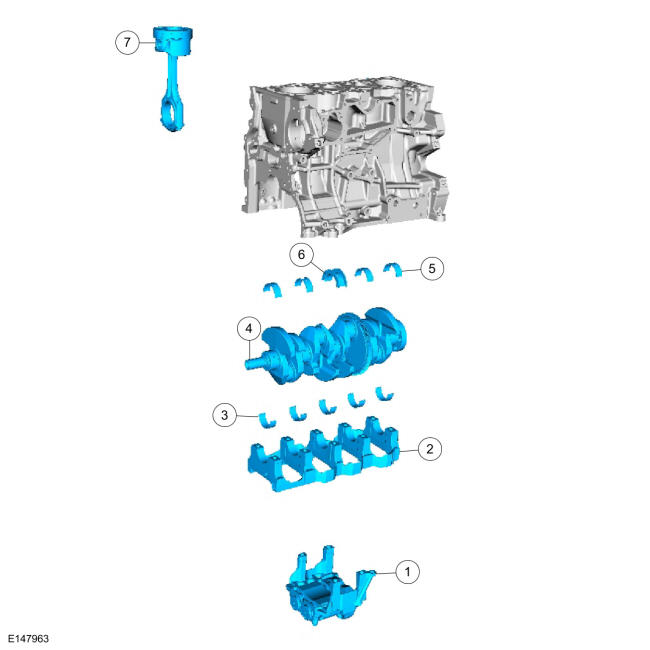

Lower Engine Block (View 2)
| Item | Part Number | Description |
|---|---|---|
| 1 | - | Balance shaft assembly |
| 2 | - | Main bearing beam (part of 6010) |
| 3 | - | Crankshaft main bearing beam bearing (5 required) |
| 4 | - | Crankshaft assembly |
| 5 | - | Cylinder block crankshaft main bearing (4 required) |
| 6 | - | Cylinder block crankshaft main thrust bearing |
| 7 | - | Piston (4 required) |
