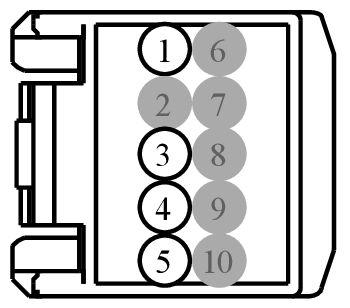

Connector End View (C9224) - IMAGE PROCESSING MODULE A (IPMA)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C9224 | IMAGE PROCESSING MODULE A (IPMA) | 14G540 | 14489 | Not Available | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CMF01 (WH-BU) | 22 | CTRL MOD. - FORWARD SENSING # INDICATOR 1 | N/A | ||||
| 2 | - () | * | Not Used | N/A | ||||
| 3 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | N/A | ||||
| 4 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | N/A | ||||
| 5 | GD113 (BK) | 22 | GROUND - COWL RIGHT | N/A | ||||
| 6 | - () | * | Not Used | N/A | ||||
| 7 | - () | * | Not Used | N/A | ||||
| 8 | - () | * | Not Used | N/A | ||||
| 9 | - () | * | Not Used | N/A | ||||
| 10 | - () | * | Not Used | N/A | ||||
