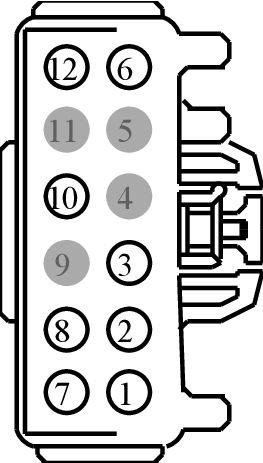

Connector End View (C4379C) - TRAILER MODULE
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C4379C | TRAILER MODULE | N/A | part# N/A | Not Available | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CAT09 (GN) | 20 | RIGHT TURN LAMP | N/A | ||||
| 2 | CAT23 (GY-YE) | 20 | VPWR | N/A | ||||
| 3 | CAT10 (RD) | 20 | LEFT STOP LAMP | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | CAT03 (GY-BN) | 20 | REVERSE LAMP | N/A | ||||
| 7 | CAT10 (RD) | 20 | RIGHT STOP LAMP | N/A | ||||
| 8 | CAT07 (GY-OG) | 20 | FOG LAMPS | N/A | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | CAT06 (YE) | 20 | LEFT TURN LAMP | N/A | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | CAT11 (BN) | 20 | PARK LAMPS | N/A | ||||
