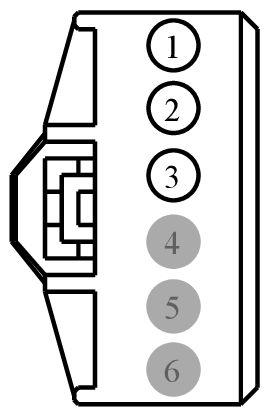

Connector End View (C4339) - LIFTGATE LATCH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C4339 | LIFTGATE LATCH | NA | 17N400 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPL17 (BK) | 16 | CTRL MOD. - DOOR LOCK # DRIVER LOCK | N/A | ||||
| 2 | GD350 (BK) | 16 | GROUND - TUNNEL # 2ND STUD | N/A | ||||
| 3 | CPL44 (BK) | 20 | SWITCH - LATCH REAR DRIVER SIDE # AJAR (INCL.SLIDING DOOR) | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1119
Service Part Number:
AU2Z-14S411-AVA
Gauge:
16
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Switch - Deck Lid / Lift Gate Ajar
