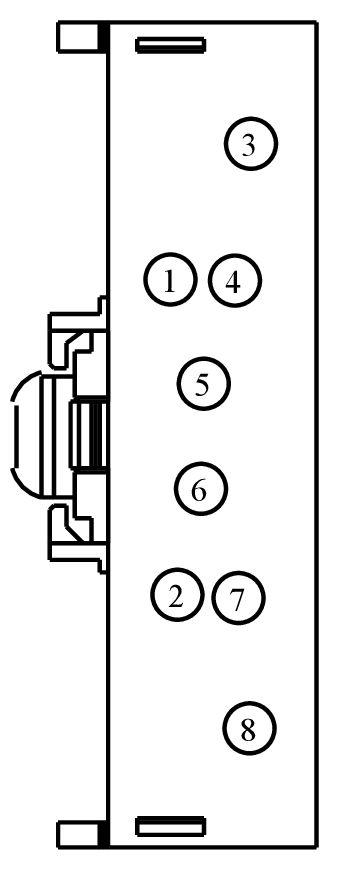

Connector End View (C3428) - DC TO DC CONVERTER CONTROL MODULE
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C3428 | DC TO DC CONVERTER CONTROL MODULE | BK | 14014 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VYD01 (GY-VT) | 20 | SENSOR - BATTERY DOOR POSITION | N/A | ||||
| 2 | CBR11 (BU-RD) | 20 | FUSE - 11 OR CIRCUIT BREAKER | N/A | ||||
| 3 | SYV02 (RD-YE) | 10 | SOUNDER - BATTERY BACKUP | N/A | ||||
| 4 | VE213 (BU-WH) | 20 | CTRL MOD. - POWERTRAIN # FAN CONTROL VARIABLE (FC-V) | N/A | ||||
| 5 | CYD05 (YE) | 12 | CTRL MOD. - DC/DC CONVERTER # INTERLOCK POS (DCINT+) | N/A | ||||
| 6 | GD348 (BK-YE) | 10 | GROUND - TUNNEL # 2ND STUD | N/A | ||||
| 7 | CYD05 (YE) | 22 | CTRL MOD. - DC/DC CONVERTER # INTERLOCK POS (DCINT+) | N/A | ||||
| 8 | SYV01 (RD) | 10 | SOUNDER - BATTERY BACKUP | N/A | ||||

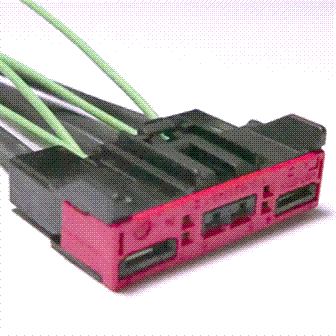

Available Pigtail Kits
Pigtail Kit Part Number WPT-1532
Service Part Number:
JU2Z-14S411-ABA
Gauge:
12 14 20
Pin material:
Tin & Silver
Cavities:
8
Vehicle Uses:
- Module - Direct Current/Direct Current Converter
