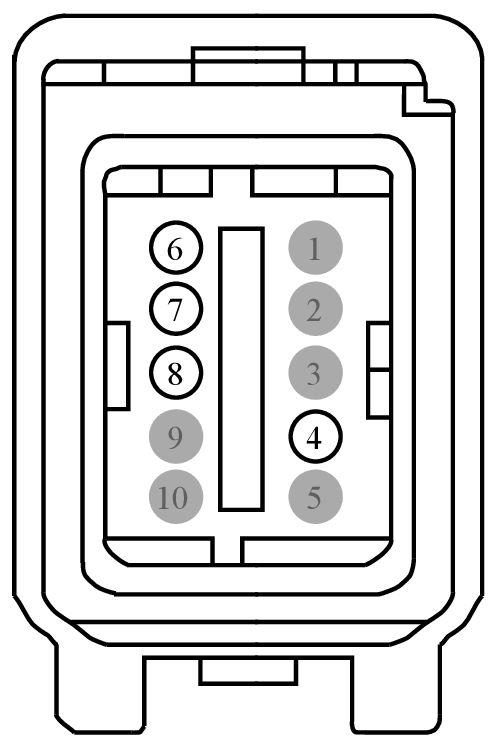

Connector End View (C2410) - MODEM-ANTENNA
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2410 | MODEM-ANTENNA | GY | TBJ2009-FS | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | CGND (BK) | 22 | COMMON GND | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | TXD (YE) | 22 | SERIAL TRANS | N/A | ||||
| 7 | RXD (GN) | 22 | SERIAL RECEIVE | N/A | ||||
| 8 | 5VTB (RD) | 22 | 5V T-BOX | N/A | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | * | * | Not Used | N/A | ||||
