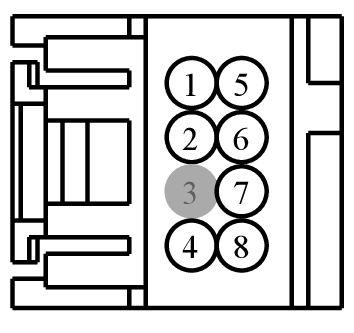

Connector End View (C2402) - FRONT CONTROLS INTERFACE MODULE (FCIM)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2402 | FRONT CONTROLS INTERFACE MODULE (FCIM) | BK | 14401 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CLS32 (BN-YE) | 22 | CTRL MOD. - SIDE MARKER REAR RIGHT | N/A | ||||
| 2 | CPLXX (WH-YE) | 26 | SWITCH - VALET MODE # SET | N/A | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | VDB14 (VT-GY) | 22 | CTRL MOD. - GENERIC # UBP BUS (UART BASED PROTOCOL) | N/A | ||||
| 5 | GD133 (BK-WH) | 22 | GROUND - PILLAR A LEFT | N/A | ||||
| 6 | CPL43 (BK-WH) | 22 | SWITCH - LATCH REAR DRIVER SIDE # AJAR (INCL.SLIDING DOOR) | N/A | ||||
| 7 | VDB13 (BU-GY) | 22 | CTRL MOD. - GENERIC # UBP BUS (UART BASED PROTOCOL) | N/A | ||||
| 8 | SBP06 (BN-RD) | 18 | FUSE - 6 OR CIRCUIT BREAKER | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-991
Service Part Number:
3U2Z-14S411-LCB
Gauge:
18
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Switch - Ambient Lighting Dimmer
- Switch - Dimmer
- Switch - Door Lock (LH)
- Switch - Door Lock (RH)
- Switch - Message Center
- Switch - Power Window - Quarter Glass
