Connector End View (C2280D) - BODY CONTROL MODULE (BCM)
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2280D | BODY CONTROL MODULE (BCM) | BK | 14K733 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CLF05 (BU-GN) | 16 | CTRL MOD. - BEAM LOW RIGHT | N/A | ||||
| 2 | CLF04 (BN-BU) | 16 | CTRL MOD. - BEAM LOW LEFT | N/A | ||||
| 3 | CLF61 (GY-BU) | 18 | SWITCH - HEADLAMP ON | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | SBB48 (RD) | 12 | FUSE - 48 OR CIRCUIT BREAKER | N/A | ||||
| 8 | SYV01 (RD) | 12 | SOUNDER - BATTERY BACKUP | Start-stop | N/A | |||
| 9 | CBB41 (BU) | 16 | FUSE - 41 OR CIRCUIT BREAKER | N/A | ||||
| 10 | CLF03 (VT-OG) | 16 | CTRL MOD. - BEAM HIGH RIGHT | N/A | ||||
| 11 | CLF02 (GY-BN) | 16 | CTRL MOD. - BEAM HIGH LEFT | N/A | ||||
| 12 | CLF62 (GY-BU) | 18 | SWITCH - HEADLAMP ON | N/A | ||||
| 13 | * | * | Not Used | N/A | ||||
| 14 | CDC01 (GN-VT) | 20 | CONNECTOR - DIAGNOSTIC # FLASH EEPROM POWER SUPPLY (FEPS) | N/A | ||||
| 15 | * | * | Not Used | N/A | ||||
| 16 | SBP26 (YE-RD) | 20 | FUSE - 26 OR CIRCUIT BREAKER | N/A | ||||
| 17 | CRW23 (VT-GN) | 14 | SWITCH - REAR WIPER INTERVAL (E) | N/A | ||||
| 18 | CLF29 (BN) | 18 | CTRL MOD. - INDICATOR FOG LAMPS FRONT | N/A | ||||
| 19 | CLF29 (BN) | 18 | CTRL MOD. - INDICATOR FOG LAMPS FRONT | N/A | ||||
| 20 | CRW24 (GY) | 14 | SWITCH - REAR WIPER INTERVAL (E) | N/A | ||||

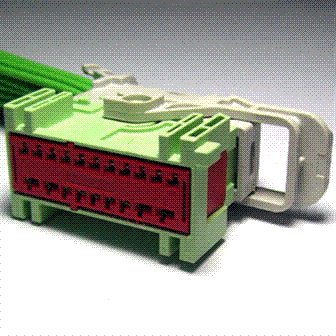

Available Pigtail Kits
Pigtail Kit Part Number WPT-1465
Service Part Number:
GU2Z-14S411-HA
Gauge:
14 16
Pin material:
Tin
Cavities:
20
Vehicle Uses:
- Module - Body Control
