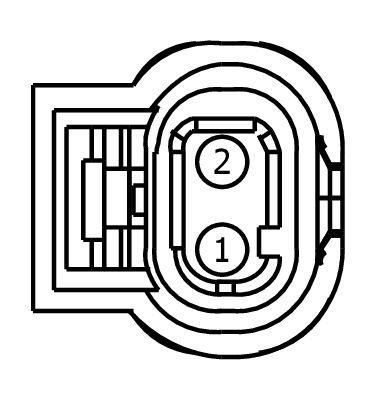

Connector End View (C1646) - BATTERY MONITORING SENSOR
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1646 | BATTERY MONITORING SENSOR | BK | 14K733 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CDC05 (WH) | 16 | CONTROL UNIT - BATTERY # POWER OFF (BPO) | N/A | ||||
| 2 | CDC56 (GY-VT) | 18 | SWITCH - STARTER | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1396
Service Part Number:
DU2Z-14S411-AZA
Gauge:
18
Pin material:
Silver
Cavities:
2
Vehicle Uses:
- Sensor - Battery Current
