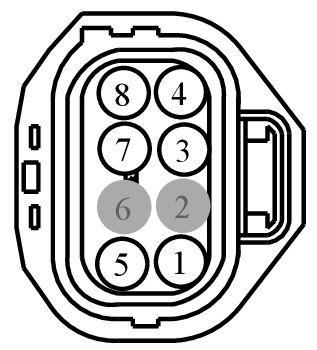

Connector End View (C433) - FUEL PUMP CONTROL MODULE
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C433 | FUEL PUMP CONTROL MODULE | BK | 14014 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VE225 (YE-BU) | 12 | CTRL MOD. - POWERTRAIN # FUEL PUMP MODULE COMMAND (FPC) | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | VE208 (WH) | 18 | CTRL MOD. - POWERTRAIN # FAN CONTROL VARIABLE (FC-V) | N/A | ||||
| 4 | GD143 (BK-VT) | 12 | GROUND - PILLAR B LEFT | N/A | ||||
| 5 | VE225 (YE-OG) | 14 | CTRL MOD. - POWERTRAIN # FUEL PUMP MODULE COMMAND (FPC) | N/A | ||||
| 5 | CE515 (YE-GY) | 14 | DRIVER - FUEL PUMP MOTOR (FPDM) + | 1.5L/1.0L | N/A | |||
| 6 | * | * | Not Used | N/A | ||||
| 7 | VE518 (BN-WH) | 20 | MONITOR - FUEL PUMP (FPM) | N/A | ||||
| 8 | RE225 (BK-BU) | 14 | CTRL MOD. - POWERTRAIN # FUEL PUMP MODULE RETURN | N/A | ||||
| 8 | RE515 (WH-BN) | 14 | DRIVER - FUEL PUMP MOTOR (FPDM) - | 1.5L/1.0L | N/A | |||
| 8 | GD130 (BK-BU) | 14 | GROUND - HEADLAMP PANEL/GOR LEFT # 2ND POINT | 2.5L | N/A | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-521
Service Part Number:
3U2Z-14S411-TZA
Gauge:
12
Pin material:
Tin
Cavities:
8
Vehicle Uses:
- Fuel Pump/Sending Unit
- Motor - Power Window - LH - Front
- Motor - Power Window - LH - Rear
- Motor - Power Window - RH - Front
- Motor - Power Window - RH - Rear
- Relay - Fuel Pump
