Connector End View (C421) - INLINE
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C421 | INLINE | BK | 1401414A583/18C394 | Not Available | ||||

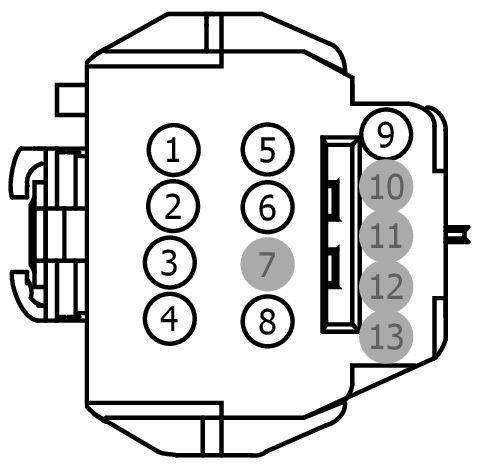

MALE
Harness
14014

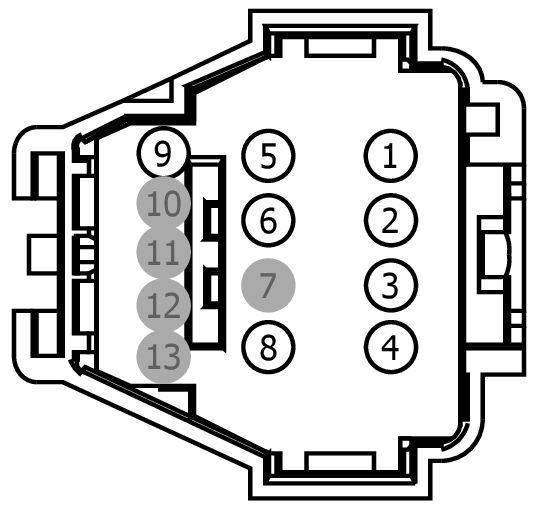

FEMALE
Harness
14A583/18C394
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | GD352 (BK-BU) | 16 | N/A | |||
| 2 | CBB45 (YE) | 16 | N/A | |||
| 3 | CPL17 (YE-VT) | 16 | N/A | |||
| 4 | CRW05 (BU) | 16 | N/A | |||
| 5 | GD352 (BK-BU) | 12 | N/A | |||
| 6 | GD352 (BK-BU) | 16 | N/A | |||
| 6 | GD352 (BK-BU) | 18 | 14014-kombi | N/A | ||
| 7 | * | * | N/A | |||
| 8 | CRD06 (BN-YE) | 12 | N/A | |||
| 9 | CPL44 (YE-OG) | 22 | N/A | |||
| 10 | * | * | N/A | |||
| 11 | * | * | N/A | |||
| 12 | * | * | N/A | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | GD352 (BK) | 16 | 14A583/18C394 | N/A | ||
| 2 | CBB45 (BK) | 16 | 14A583/18C394 | N/A | ||
| 2 | CRW33 (BK) | 16 | 14A583/18C394 | N/A | ||
| 3 | CPL17 (BK) | 16 | 14A583/18C394 | N/A | ||
| 4 | CRW05 (BK) | 16 | 14A583/18C394 | N/A | ||
| 5 | GD352 (BK) | 12 | 14A583/18C394 | N/A | ||
| 6 | GD350 (BK) | 16 | 14A583/18C394 | N/A | ||
| 6 | GD352 (BK) | 20 | 14A583/18C394 | N/A | ||
| 7 | * | * | N/A | |||
| 8 | CRD06 (BK) | 12 | 14A583/18C394 | N/A | ||
| 9 | CPL44 (BK) | 20 | 14A583/18C394 | N/A | ||
| 10 | * | * | N/A | |||
| 11 | * | * | N/A | |||
| 12 | * | * | N/A | |||
