Connector End View (C405) - INLINE
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C405 | INLINE | BK | 1401413A444 | Not Available | ||||

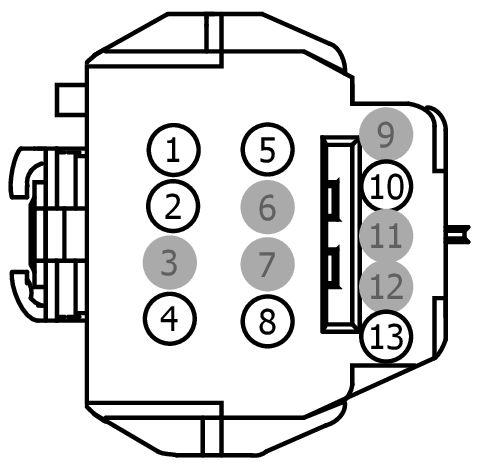

MALE
Harness
14014

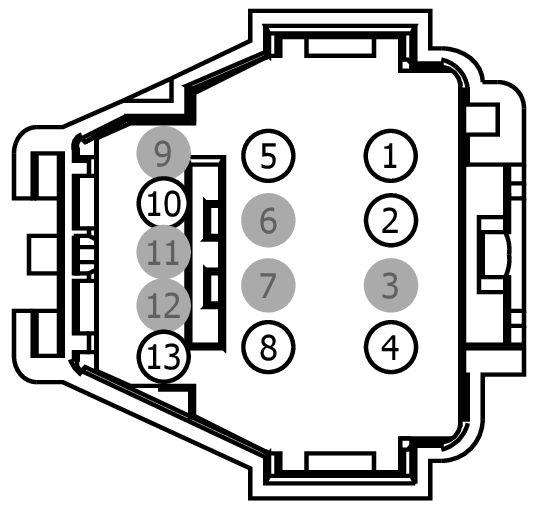

FEMALE
Harness
13A444
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CRW05 (BU) | 16 | N/A | |||
| 2 | CRW33 (VT-WH) | 16 | N/A | |||
| 3 | * | * | N/A | |||
| 4 | GD350 (BK-WH) | 16 | N/A | |||
| 5 | CRD06 (BN-YE) | 12 | N/A | |||
| 6 | * | * | N/A | |||
| 7 | * | * | N/A | |||
| 8 | GD350 (BK-WH) | 12 | N/A | |||
| 9 | * | * | N/A | |||
| 10 | CPL45 (YE-VT) | 20 | N/A | |||
| 11 | * | * | N/A | |||
| 12 | * | * | N/A | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CRW05 (BU) | 16 | N/A | |||
| 2 | CRW33 (VT-WH) | 16 | N/A | |||
| 3 | * | * | N/A | |||
| 4 | GD350 (BK-WH) | 16 | N/A | |||
| 5 | CRD06 (BN-YE) | 12 | N/A | |||
| 6 | * | * | N/A | |||
| 7 | * | * | N/A | |||
| 8 | GD350 (BK-WH) | 12 | N/A | |||
| 9 | * | * | N/A | |||
| 10 | CPL45 (BK) | 20 | N/A | |||
| 11 | * | * | N/A | |||
| 12 | * | * | N/A | |||
