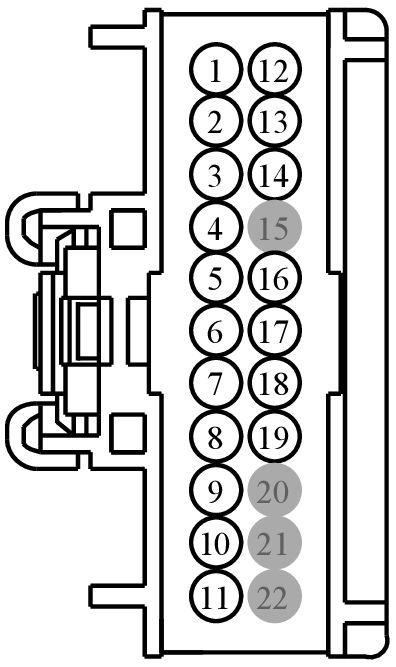

Connector End View (C316) - INLINE
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C316 | INLINE | BK | 1401415K857 | Not Available | ||||
MALE
Harness
14014
FEMALE
Harness
15K857
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VH406 (VT-BN) | 22 | N/A | |||
| 2 | RH105 (GN) | 22 | N/A | |||
| 3 | CH233 (VT-BN) | 22 | N/A | |||
| 4 | CH232 (WH-BN) | 22 | N/A | |||
| 5 | CH234 (YE-GN) | 22 | N/A | |||
| 6 | CH235 (BU) | 22 | N/A | |||
| 7 | CH236 (WH) | 22 | N/A | |||
| 8 | CH202 (BU-GN) | 22 | N/A | |||
| 9 | CH201 (BN-BU) | 22 | N/A | |||
| 10 | CH203 (GN-BN) | 22 | N/A | |||
| 11 | CH204 (GY-OG) | 22 | N/A | |||
| 12 | CH205 (BN-WH) | 22 | N/A | |||
| 13 | VH101 (WH-VT) | 20 | N/A | |||
| 14 | SBP17 (RD) | 20 | N/A | |||
| 15 | * | * | N/A | |||
| 16 | CLN17 (BN) | 22 | N/A | |||
| 17 | CHP03 (GN-BN) | 22 | N/A | |||
| 18 | RHA29 (WH-VT) | 20 | N/A | |||
| 19 | GD311 (BK) | 18 | N/A | |||
| 20 | * | * | N/A | |||
| 21 | * | * | N/A | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VH406 (VT-BN) | 22 | N/A | |||
| 2 | RH105 (GN) | 22 | N/A | |||
| 3 | CH233 (VT-BN) | 22 | N/A | |||
| 4 | CH232 (WH-BN) | 22 | N/A | |||
| 5 | CH234 (YE-GN) | 22 | N/A | |||
| 6 | CH235 (BU) | 22 | N/A | |||
| 7 | CH236 (WH) | 22 | N/A | |||
| 8 | CH202 (BU-GN) | 22 | N/A | |||
| 9 | CH201 (BN-BU) | 22 | N/A | |||
| 10 | CH203 (GN-BN) | 22 | N/A | |||
| 11 | CH204 (GY-OG) | 22 | N/A | |||
| 12 | CH205 (BN-WH) | 22 | N/A | |||
| 13 | VH101 (WH-VT) | 20 | N/A | |||
| 14 | SBP17 (RD) | 20 | N/A | |||
| 15 | * | * | N/A | |||
| 16 | CLN17 (BN) | 22 | N/A | |||
| 17 | CHP03 (GN-BN) | 22 | N/A | |||
| 18 | RHA29 (WH-VT) | 20 | N/A | |||
| 19 | GD311 (BK-VT) | 22 | N/A | |||
| 20 | * | * | N/A | |||
| 21 | * | * | N/A | |||
