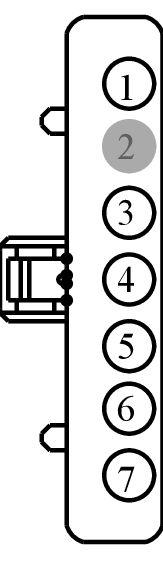

Connector End View (C250) - IGNITION SWITCH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C250 | IGNITION SWITCH | BK | 14401 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CDC32 (BN-YE) | 20 | SWITCH - IGNITION # RUN | N/A | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | CDC41 (WH-BN) | 20 | SWITCH - STARTER | N/A | ||||
| 4 | SBP24 (VT-RD) | 20 | FUSE - 24 OR CIRCUIT BREAKER | N/A | ||||
| 5 | CDC30 (BU-GY) | 22 | SWITCH - IGNITION # KEY IN | N/A | ||||
| 6 | CDC33 (VT-GN) | 22 | SWITCH - IGNITION # RUN; ACCESSORY | N/A | ||||
| 7 | CDC35 (BU-WH) | 20 | SWITCH - IGNITION # START | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-957
Service Part Number:
3U2Z-14S411-FMAB
Gauge:
12 14
Pin material:
Tin & Silver
Cavities:
7
Vehicle Uses:
- Switch - Ignition
