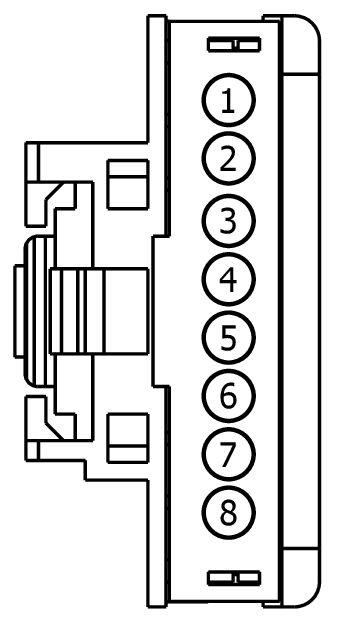

Connector End View (C218A) - CLOCKSPRING
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C218A | CLOCKSPRING | YE | 14401 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CR101 (VT-BN) | 20 | CTRL MOD. - AIR BAG DRIVER 1 | N/A | ||||
| 2 | RR101 (YE-GN) | 20 | CTRL MOD. - AIR BAG DRIVER 1 | N/A | ||||
| 3 | CRH03 (BN) | 22 | SWITCH - HORN | N/A | ||||
| 4 | CRH03 (BN) | 26 | SWITCH - HORN | semi-automatic A/C | N/A | |||
| 4 | GD133 (BK) | 22 | GROUND - PILLAR A LEFT | N/A | ||||
| 5 | GD133 (BK) | 22 | GROUND - PILLAR A LEFT | semi-automatic A/C | N/A | |||
| 5 | VME14 (GY-YE) | 22 | TACHOGRAPH - PULSE (PULSE PER METRE) | N/A | ||||
| 6 | RME24 (BU-WH) | 22 | CTRL MOD. - AUDIO # VIDEO | N/A | ||||
| 7 | CR102 (BU) | 20 | CTRL MOD. - AIR BAG DRIVER 2 | N/A | ||||
| 7 | VME14 (GY-YE) | 22 | TACHOGRAPH - PULSE (PULSE PER METRE) | semi-automatic A/C | N/A | |||
| 8 | RME24 (BU-WH) | 22 | CTRL MOD. - AUDIO # VIDEO | semi-automatic A/C | N/A | |||
| 8 | RR102 (WH) | 20 | CTRL MOD. - AIR BAG DRIVER 2 | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1397
Service Part Number:
DU2Z-14S411-DB
Gauge:
20
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Clockspring
- Module - Power Steering
