Connector End View (C110) - INLINE
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C110 | INLINE | BK | 14K73315K867 | Not Available | ||||

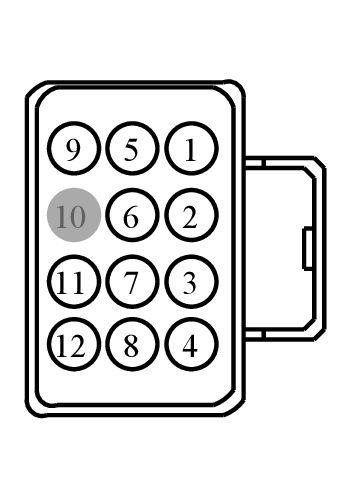

MALE
Harness
14K733

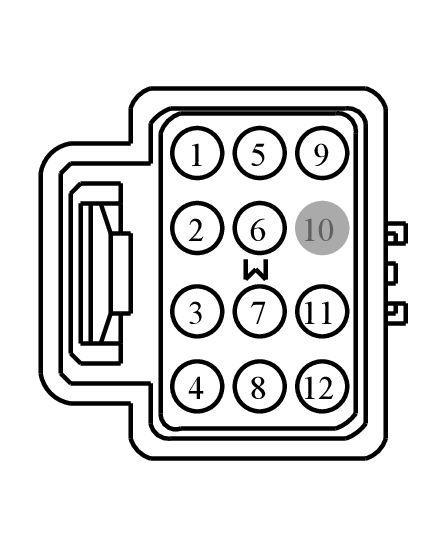

FEMALE
Harness
15K867
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VMP13 (BU-OG) | 22 | N/A | |||
| 2 | VMP12 (BU-GY) | 22 | N/A | |||
| 3 | VMP11 (BU-GN) | 22 | N/A | |||
| 4 | VMP10 (WH-BU) | 22 | N/A | |||
| 5 | LMP06 (VT-GY) | 22 | N/A | |||
| 6 | RMP06 (YE-OG) | 22 | N/A | |||
| 7 | CLF29 (BN) | 18 | N/A | |||
| 8 | CLF29 (BN) | 18 | N/A | |||
| 9 | GD130 (BK-YE) | 18 | N/A | |||
| 10 | * | * | N/A | |||
| 11 | CLF29 (BN) | 18 | N/A | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | VMP13 (BU-OG) | 22 | N/A | |||
| 2 | VMP12 (BU-GY) | 22 | N/A | |||
| 3 | VMP11 (BU-GN) | 22 | N/A | |||
| 4 | VMP10 (WH-BU) | 22 | N/A | |||
| 5 | LMP06 (VT-GY) | 22 | N/A | |||
| 6 | RMP06 (YE-OG) | 22 | N/A | |||
| 7 | CLF29 (BN) | 18 | N/A | |||
| 8 | CLF29 (BN) | 18 | N/A | |||
| 9 | GD130 (BK-YE) | 18 | N/A | |||
| 10 | * | * | N/A | |||
| 11 | CLF29 (BN) | 18 | N/A | |||
