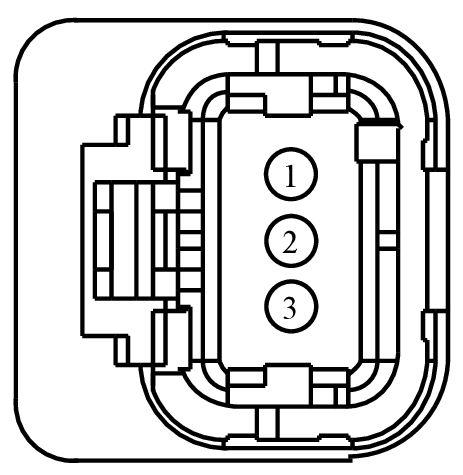

Connector End View (C1584) - TURBOCHARGER VARIABLE VANE POSITION SENSOR
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1584 | TURBOCHARGER VARIABLE VANE POSITION SENSOR | none | 12A690 | 14A464 | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VE825 (VT-BN) | 20 | SENSOR - TURBO POSITION | N/A | ||||
| 2 | LE437 (YE) | 20 | CTRL MOD. - POWERTRAIN # TURBO POSITION SENSOR + | N/A | ||||
| 3 | RE437 (GY) | 20 | CTRL MOD. - POWERTRAIN # TURBO POSITION SENSOR - | N/A | ||||

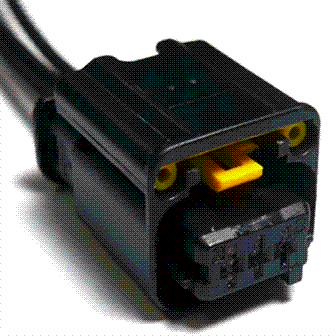

Available Pigtail Kits
Pigtail Kit Part Number WPT-1470
Service Part Number:
GU2Z-14S411-NA
Gauge:
16
Pin material:
Tin (greased)
Cavities:
3
Vehicle Uses:
- Motor - Active Grill Shutter
