Connector End View (C2024) - FRONT PARKING AID SPEAKER
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2024 | FRONT PARKING AID SPEAKER | BK | 14401 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CMP08 (GN-BU) | 22 | CTRL MOD. - PARKING AID # SOUNDER FRONT | N/A | ||||
| 2 | RMP08 (VT-OG) | 22 | CTRL MOD. - PARKING AID # SOUNDER FRONT | N/A | ||||
Available Pigtail Kits

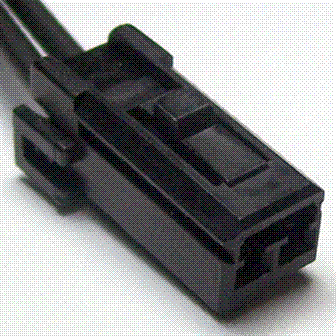

Pigtail Kit Part Number WPT-1322
Service Part Number:
3U2Z-14S411-CSAB
Gauge:
18
Pin material:
Tin (greased)
Cavities:
2
Vehicle Uses:
- Lamp - Dome
- Lamp - Dome/Map
- Module - Radio Power Antenna
- Module - Warning Chime/ Beltminder
- Solenoid - Brake Shift Park Interlock
- Speaker - Reverse Park Aid (RPA)

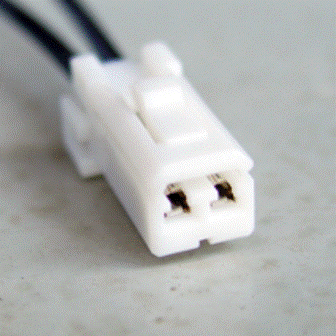

Pigtail Kit Part Number WPT-675
Service Part Number:
3U2Z-14S411-CSAA
Gauge:
16
Pin material:
Tin
Cavities:
2
Vehicle Uses:
- Lamp - PRNDL Indicator
- Module - Driver Door
- Module - Heated Seat (driver)
- Sensor - Fuel Tank Temperature
