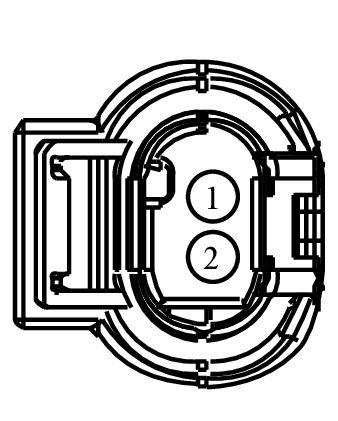

Connector End View (C1648) - INTAKE VARIABLE CAMSHAFT TIMING (VCT) OIL CONTROL SOLENOID
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1648 | INTAKE VARIABLE CAMSHAFT TIMING (VCT) OIL CONTROL SOLENOID | BK | 12A690 | part# N/A | Not Available |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 4M5T-14474-RCA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBB16 (VT-GY) | 20 | FUSE - 16 OR CIRCUIT BREAKER | 4M5T-14474-RCA | ||||
| 2 | CE501 (GY) | 20 | CONTROL - INTAKE AIR | 4M5T-14474-RCA | ||||
