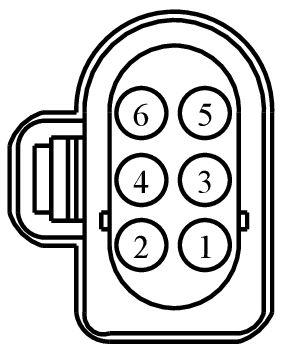

Connector End View (C171) - UNIVERSAL HEATED OXYGEN SENSOR (HO2S) #11
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C171 | UNIVERSAL HEATED OXYGEN SENSOR (HO2S) #11 | none | 12A690 | #NA | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | LE448 (GY-BU) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE UNIVERSAL HEGO 1ST (UREF-11) | 1.6L | N/A | |||
| 2 | LE451 (BN-YE) | 18 | CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN PUMPING CURRENT 1ST (UO2SIP-11) | 1.6L | N/A | |||
| 3 | VE827 (GN-WH) | 18 | SENSOR - UNIVERSAL HEATED OXYGEN 2ND (UO2SN-21) | 1.6L | N/A | |||
| 4 | CBB33 (WH-BN) | 18 | FUSE - 33 OR CIRCUIT BREAKER | 1.6L | N/A | |||
| 5 | VE826 (BN-VT) | 18 | SENSOR - UNIVERSAL HEATED OXYGEN 1ST OR UNIQUE (UO2SN-11) | 1.6L | N/A | |||
| 6 | LE452 (GN) | 18 | CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN MEASURED PUMPING CURRENT 1ST (UO2SIA-11) | N/A | ||||

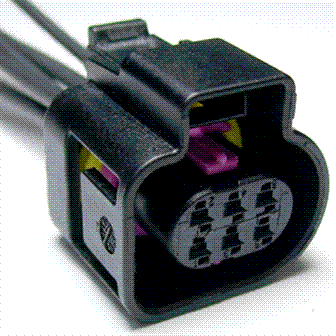

Available Pigtail Kits
Pigtail Kit Part Number WPT-1146
Service Part Number:
BU2Z-14S411-NA
Gauge:
18
Pin material:
Tin (greased)
Cavities:
6
Vehicle Uses:
- Motor - Electronic Throttle Control (ETC)
- Sensor - O2 (HEGO/ EGO)
- Sensor - Throttle Position
