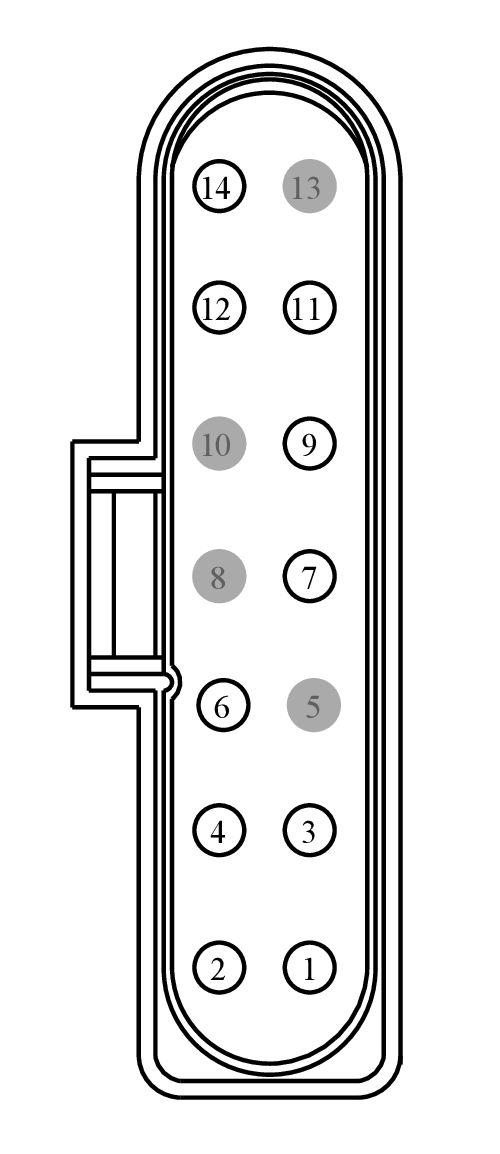

Connector End View (C1021) - HEADLAMP ASSEMBLY LH
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1021 | HEADLAMP ASSEMBLY LH | BK | 14K733 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CLS13 (YE-BU) | 20 | CTRL MOD. - SIDE MARKER FRONT LEFT | N/A | ||||
| 2 | CLF02 (GY-BN) | 16 | CTRL MOD. - BEAM HIGH LEFT | N/A | ||||
| 3 | CLF61 (GY-BU) | 18 | SWITCH - HEADLAMP ON | N/A | ||||
| 4 | CBB43 (GY) | 20 | FUSE - 43 OR CIRCUIT BREAKER | N/A | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | CLF04 (BN-BU) | 16 | CTRL MOD. - BEAM LOW LEFT | N/A | ||||
| 7 | CLS21 (BU-GN) | 18 | CTRL MOD. - SIDE MARKER REAR RIGHT | N/A | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | GD130 (BK-YE) | 14 | GROUND - HEADLAMP PANEL LEFT # 2ND STUD | N/A | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | GD130 (BK-YE) | 16 | GROUND - HEADLAMP PANEL LEFT # 2ND STUD | N/A | ||||
| 12 | GD130 (BK-YE) | 16 | GROUND - HEADLAMP PANEL LEFT # 2ND STUD | N/A | ||||
| 13 | * | * | Not Used | N/A | ||||
| 14 | GD130 (BK-YE) | 16 | GROUND - HEADLAMP PANEL LEFT # 2ND STUD | N/A | ||||
| 14 | VLF22 (VT-GN) | 20 | SENSOR - HEADLAMP LEVELING REAR | headlamp leveling | N/A | |||

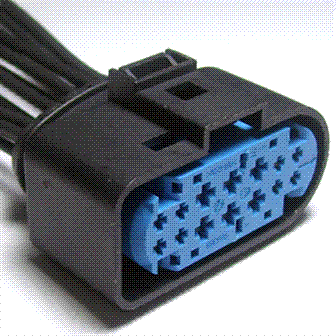

Available Pigtail Kits
Pigtail Kit Part Number WPT-1357
Service Part Number:
BU2Z-14S411-LA
Gauge:
16
Pin material:
Tin (greased)
Cavities:
14
Vehicle Uses:
- Lamp - Headlamp - High/Low Beam
