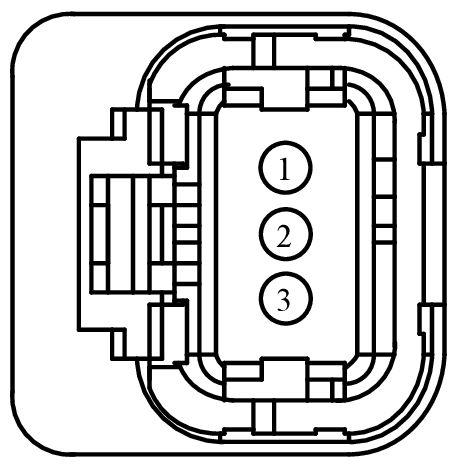

Connector End View (C101) - CRANKSHAFT POSITION (CKP) SENSOR
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C101 | CRANKSHAFT POSITION (CKP) SENSOR | BK | 12A690 | 6C315 | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | LE135 (GY-VT) | 20 | CTRL MOD. - POWERTRAIN # (VREF) | N/A | ||||
| 2 | RET35 (GN-BN) | 20 | CTRL MOD. - POWERTRAIN # (SIGRTN) | N/A | ||||
| 3 | VE711 (YE-VT) | 20 | SENSOR - CRANKSHAFT POSITION (CKP) | N/A | ||||

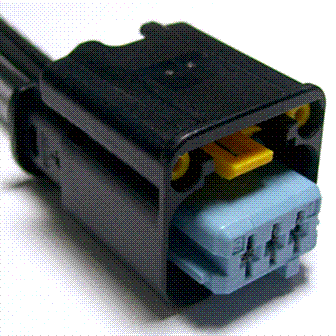

Available Pigtail Kits
Pigtail Kit Part Number WPT-1431
Service Part Number:
FU2Z-14S411-AAA
Gauge:
16
Pin material:
Tin (greased)
Cavities:
3
Vehicle Uses:
- Sensor - Crank Shaft Position
