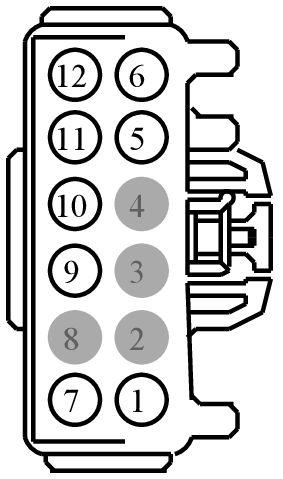

Connector End View (C4210) - DC/AC INVERTER MODULE
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C4210 | DC/AC INVERTER MODULE | 14A005 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-BBA | DU2Z-14474-EA | 2.8 |
| 97BG-14474-BAA | DU2Z-14474-EA | 2.8 |
| 97BG-14474-BCA | DU2Z-14474-EA | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | HYA01 (OG-GN) | 18 | CTRL MOD. - DC/AC INVERTER # ALTERNATING CURRENT OUTPUT A (AC A) | 97BG-14474-BBA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | CBP06 (WH-BU) | 20 | FUSE - 6 OR CIRCUIT BREAKER | 97BG-14474-BAA | ||||
| 6 | SBB03 (YE-RD) | 12 | FUSE - 3 OR CIRCUIT BREAKER | 97BG-14474-BCA | ||||
| 7 | HYA02 (OG-WH) | 18 | CTRL MOD. - DC/AC INVERTER # ALTERNATING CURRENT OUTPUT B (AC B) | 97BG-14474-BBA | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | VDN14 (YE-VT) | 22 | CTRL MOD. - LIN BUS # BCM 6 | 97BG-14474-BAA | ||||
| 10 | LYA03 (YE-VT) | 22 | CTRL MOD. - DC/AC INVERTER # LED INDICATOR + | 97BG-14474-BAA | ||||
| 11 | RYA03 (BU-BN) | 22 | CTRL MOD. - DC/AC INVERTER # LED INDICATOR - | 97BG-14474-BAA | ||||
| 12 | GD347 (BK-VT) | 12 | GROUND - PILLAR C OR QUARTER PANEL LEFT | 97BG-14474-BCA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-396
Service Part Number:
3U2Z-14S411-BKA
Gauge:
12
Pin material:
Tin
Cavities:
12
Vehicle Uses:
- Module - Liftgate
- Switch - Headlamp
- Switch - Seat (driver)
- Switch - Seat (passenger)
