Connector End View (C3381) - INLINE
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C3381 | INLINE | LT GY | PIA14D231 | See Below | ||||

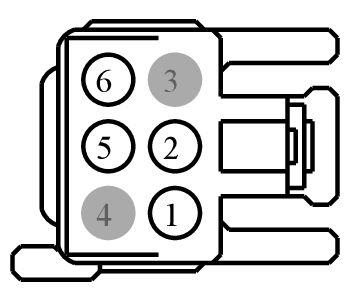

MALE
Harness
PIA

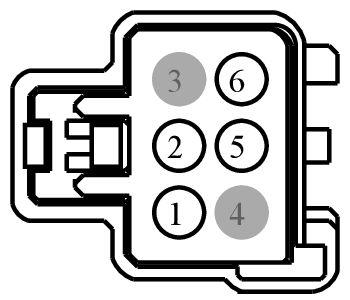

FEMALE
Harness
14D231
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3S7T-14474-EA | Not Available | |
| 2L1T-14421-DA | EU2Z-14421-CA | 1.5 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CPS30 (VT-BN) | 14 | 2L1T-14421-DA | |||
| 2 | CR105 (YE-OG) | 20 | NA | |||
| 3 | * | * | N/A | |||
| 4 | * | * | N/A | |||
| 5 | RR105 (VT-GY) | 20 | NA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CPS30 (VT-BN) | 14 | 3S7T-14474-EA | |||
| 2 | CR105 (YE-OG) | 20 | NA | |||
| 3 | * | * | N/A | |||
| 4 | * | * | N/A | |||
| 5 | RR105 (VT-GY) | 20 | NA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1299
Service Part Number:
3U2Z-14S411-NBB
Gauge:
18
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Connector - Inline
- Element - Heated Seat
- Inverter - DC to AC
- Lamp - CHMSL (Center High Mount Stop Lamp)
- Lamp - Courtesy - Footwell
- Lamp - License
- Lamp - Park/Turn/Stop
- Lamp - Top Finish Panel
- Mating Connector WPT-962
- Motor - Adjustable Pedal
- Switch - Gear Shift Select/Neutral Safety
- Switch - Multifunction
Pigtail Kit Part Number WPT-962
Service Part Number:
3U2Z- 14S411-JBB
Gauge:
14
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Mating Connector WPT-1299
- Switch - Gear Shift Select/Neutral Safety
- Switch - Overdrive Cancel
- Switch - Power Sliding Door
