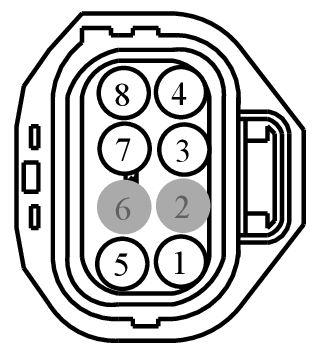

Connector End View (C3239) - FUEL PUMP CONTROL MODULE
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3239 | FUEL PUMP CONTROL MODULE | 14A005 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-BFA | DU2Z-14474-FA | 2.8 |
| 97BG-14474-BDA | DU2Z-14474-FA | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CE608 (VT-GN) | 12 | RELAY - FUEL PUMP | 97BG-14474-BFA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | VE225 (YE-OG) | 20 | CTRL MOD. - POWERTRAIN # FUEL PUMP MODULE COMMAND (FPC) | 97BG-14474-BDA | ||||
| 4 | GD354 (BK-BU) | 12 | GROUND - ROCKER PANEL FRONT LEFT # 2ND POINT | 97BG-14474-BFA | ||||
| 5 | CE515 (YE-OG) | 12 | DRIVER - FUEL PUMP MOTOR (FPDM) + | 97BG-14474-BFA | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | VE518 (BN-WH) | 20 | MONITOR - FUEL PUMP (FPM) | 97BG-14474-BDA | ||||
| 8 | RE515 (WH-BN) | 12 | DRIVER - FUEL PUMP MOTOR (FPDM) - | 97BG-14474-BFA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-521
Service Part Number:
3U2Z-14S411-TZA
Gauge:
12
Pin material:
Tin
Cavities:
8
Vehicle Uses:
- Fuel Pump/Sending Unit
- Motor - Power Window - LH - Front
- Motor - Power Window - LH - Rear
- Motor - Power Window - RH - Front
- Motor - Power Window - RH - Rear
- Relay - Fuel Pump
