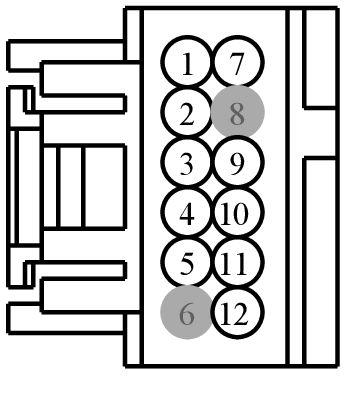

Connector End View (C3233) - GEAR SHIFT LEVER
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C3233 | GEAR SHIFT LEVER | 14401 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| 3F2T-14474-RA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CET53 (BU-OG) | 22 | CTRL MOD. - POWERTRAIN # BRAKE SHIFT INTERLOCK | 3F2T-14474-SA | ||||
| 2 | CDC41 (WH-BN) | 22 | SWITCH - SOLENOID KEY LOCK (INHIBIT REMOVAL) | without push button start | 3F2T-14474-SA | |||
| 3 | CET52 (GN) | 22 | SWITCH - TRANSMISSION PARK DETECT | 3F2T-14474-SA | ||||
| 4 | VLN04 (VT-GY) | 20 | CTRL MOD. - IP/SWITCH ILLUMINATION | 3F2T-14474-RA | ||||
| 5 | CDC26 (BU-OG) | 22 | RELAY - STARTER INHIBIT | 3F2T-14474-SA | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | CBP09 (VT-GY) | 22 | FUSE - 9 OR CIRCUIT BREAKER | 3F2T-14474-SA | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | CET43 (WH-GN) | 22 | SWITCH - TRANSMISSION SELECT SHIFT # UP (SST) | 3F2T-14474-SA | ||||
| 10 | CET42 (GN-VT) | 22 | SWITCH - TRANSMISSION SELECT SHIFT # DOWN (SST) | 3F2T-14474-SA | ||||
| 11 | RET42 (WH-BN) | 22 | SWITCH - TRANSMISSION SELECT SHIFT (SNS GND) | 3F2T-14474-SA | ||||
| 12 | GD265 (BK) | 20 | GROUND - STEERING COLUMN BRACKET | 3F2T-14474-RA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-949
Service Part Number:
3U2Z-14S411-BMAB
Gauge:
18
Pin material:
Silver
Cavities:
12
Vehicle Uses:
- Control - Navigation Display
- Module - Driver Door
- Module - Front Interface
- Monitor - Video/DVD
- Switch - Gear Shift Select/Neutral Safety
