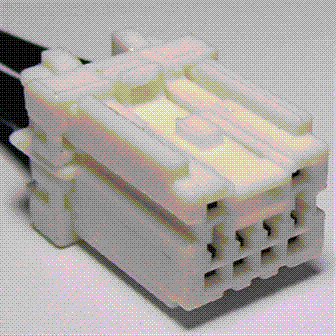

Connector End View (C2368A) - POWER STEERING CONTROL MODULE (PSCM)
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2368A | POWER STEERING CONTROL MODULE (PSCM) | 14401 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 8V5T-14474-ACA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | VDB25 (GN-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | 8V5T-14474-ACA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | * | * | Not Used | N/A | ||||
| 5 | CBB56 (BU-GN) | 22 | FUSE - 56 OR CIRCUIT BREAKER | 8V5T-14474-ACA | ||||
| 6 | VDB26 (GY-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | 8V5T-14474-ACA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1455
Service Part Number:
FU2Z-14S411-APA
Gauge:
20
Pin material:
Tin
Cavities:
6
Vehicle Uses:
- Module - Power Steering
