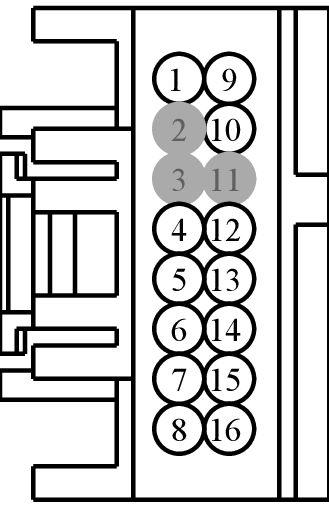

Connector End View (C2280G) - BODY CONTROL MODULE (BCM)
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2280G | BODY CONTROL MODULE (BCM) | 14A005 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-RA | DU2Z-14474-BA | 0.64 |
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VPK06 (GY-VT) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA INTERIOR 2 (CENTER) + | 3F2T-14474-SA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | VPK39 (GN-VT) | 22 | SENSOR - KEYLESS VEHICLE HANDLE DRIVER POWER/DATA | 3F2T-14474-SA | ||||
| 5 | RPK05 (YE-OG) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA INTERIOR 1 (FRONT) - | 3F2T-14474-SA | ||||
| 6 | RPK08 (BN-VT) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA TRUNK INTERIOR - | 3F2T-14474-SA | ||||
| 7 | RPK01 (WH-GN) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA HANDLE DRIVER - | 3F2T-14474-SA | ||||
| 8 | RPK02 (GY-YE) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA HANDLE PASSENGER - | 3F2T-14474-SA | ||||
| 9 | RPK06 (BU-WH) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA INTERIOR 2 (CENTER) - | 3F2T-14474-SA | ||||
| 10 | RPK39 (VT-OG) | 22 | SENSOR - KEYLESS VEHICLE HANDLE | 3F2T-14474-RA | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | VPK40 (WH-OG) | 22 | SENSOR - KEYLESS VEHICLE HANDLE PASSENGER POWER/DATA | 3F2T-14474-SA | ||||
| 13 | VPK05 (BN-GN) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA INTERIOR 1 (FRONT) + | 3F2T-14474-SA | ||||
| 14 | VPK08 (WH-OG) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA TRUNK INTERIOR + | 3F2T-14474-SA | ||||
| 15 | VPK01 (BN-YE) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA HANDLE DRIVER + | 3F2T-14474-SA | ||||
| 16 | VPK02 (VT-WH) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA HANDLE PASSENGER + | 3F2T-14474-SA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-968
Service Part Number:
3U2Z-14S411-DPB
Gauge:
18
Pin material:
Silver
Cavities:
16
Vehicle Uses:
- Module - Reverse Park Aid (RPA)
- Radio
- Switch - Power Window - Driver
- Switch - Reverse Park Aid
Pigtail Kit Part Number WPT-1582
Service Part Number:
3U2Z-14S411-DPC
Gauge:
20
Pin material:
Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
- Control - Navigation Display
- Module - Body Control
- Module - Reverse Park Aid (RPA)
- Radio
- Switch - Power Window - Driver
- Switch - Reverse Park Aid
