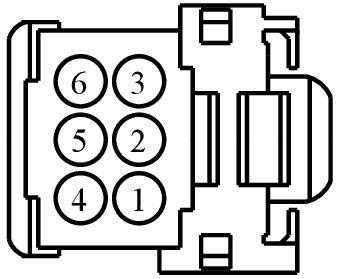

Connector End View (C2195) - IGNITION SWITCH-PUSH BUTTON START
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C2195 | IGNITION SWITCH-PUSH BUTTON START | 14401 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPK34 (BU-WH) | 22 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP 1 + | 3F2T-14474-SA | ||||
| 2 | CPK36 (VT-BN) | 22 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP RUN LED | 3F2T-14474-SA | ||||
| 3 | GD265 (BK) | 22 | GROUND - STEERING COLUMN BRACKET | 3F2T-14474-SA | ||||
| 4 | SBP04 (RD) | 22 | FUSE - 4 OR CIRCUIT BREAKER | 3F2T-14474-SA | ||||
| 5 | VLN04 (VT-GY) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION | 3F2T-14474-SA | ||||
| 6 | CPK35 (YE-OG) | 22 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP 2 + | 3F2T-14474-SA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1164
Service Part Number:
8U2Z-14S411-JB
Gauge:
18
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Switch - Deck Lid / Hatch Release
- Switch - Deck Lid / Lift Gate Ajar
- Switch - Hazard Warning
- Switch - Heated Back Light (Rear Defrost)
- Switch - Power Liftgate
- Switch - Reverse Park Aid
- Switch - Start/Stop
- Switch - Sunshade
- Switch - Traction Control
