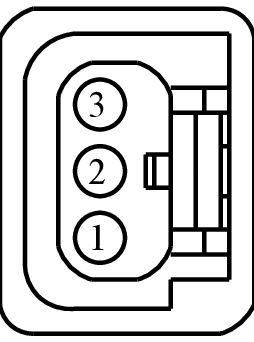

Connector End View (C1699) - CAMSHAFT POSITION 12 (CMP12) SENSOR
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1699 | CAMSHAFT POSITION 12 (CMP12) SENSOR | 12C508 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-AHA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | LE143 (GN-BN) | 20 | CTRL MOD. - POWERTRAIN # CAMSHAFT SENSOR 1 + | 97BG-14474-AHA | ||||
| 2 | RE135 (GN-OG) | 20 | CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION SENSOR (CKPN) - | 97BG-14474-AHA | ||||
| 3 | VE707 (GN-VT) | 20 | SENSOR - CAMSHAFT POSITION BANK 2 IN+EX / IN (CMP2) [CID-H] (CID2) | 97BG-14474-AHA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1205
Service Part Number:
3U2Z-14S411-KMB
Gauge:
16
Pin material:
Tin (greased)
Cavities:
3
Vehicle Uses:
- Sensor - Cam Shaft Position
- Sensor - Delta Pressure Feedback EGR
- Sensor - Fuel Tank Pressure Transducer
