Connector End View (C1655) - WINDSHIELD WIPER MOTOR
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1655 | WINDSHIELD WIPER MOTOR | 17A477 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-RA | DU2Z-14474-BA | 0.64 |
| 1F1T-14474-GA | DU2Z-14474-FA | 2.8 |
| 1F1T-14474-JA | DU2Z-14474-FA | 2.8 |

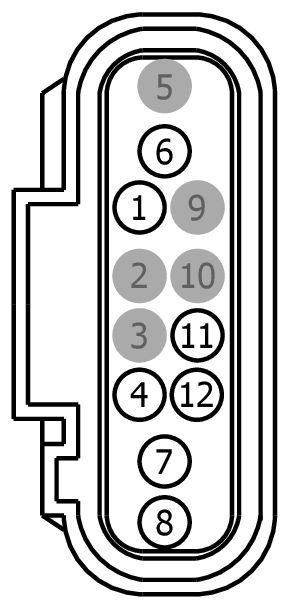

| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CRW15 (BN-WH) | 20 | CTRL MOD. - FRONT WIPER HIGH | 3F2T-14474-RA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | VX107 (YE-GY) | 20 | CTRL MOD. - LIN BUS # STEERING WHEEL CONTROL MODULE 1 | 3F2T-14474-RA | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | GD188 (BK-YE) | 18 | GROUND - SHOCK TOWER LEFT BRACKET #2 | 1F1T-14474-GA | ||||
| 7 | CRW14 (BU-WH) | 18 | CTRL MOD. - FRONT WASHER | 1F1T-14474-GA | ||||
| 8 | CBB63 (BN-YE) | 14 | FUSE - 63 OR CIRCUIT BREAKER | 1F1T-14474-JA | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | CRW02 (GY-BU) | 20 | CTRL MOD. - REAR WIPER | 3F2T-14474-RA | ||||
| 12 | CRW04 (BU-BN) | 20 | RELAY - HEADLAMP CLEANING | 3F2T-14474-RA | ||||

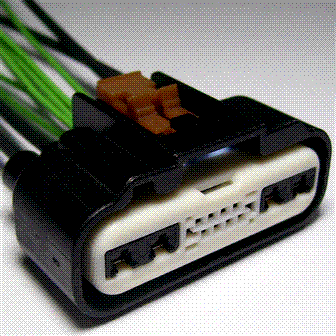

Available Pigtail Kits
Pigtail Kit Part Number WPT-1446
Service Part Number:
5U2Z-14S411-KC
Gauge:
14 20
Pin material:
Tin & Silver
Cavities:
12
Vehicle Uses:
- Motor - Windshield Wiper
