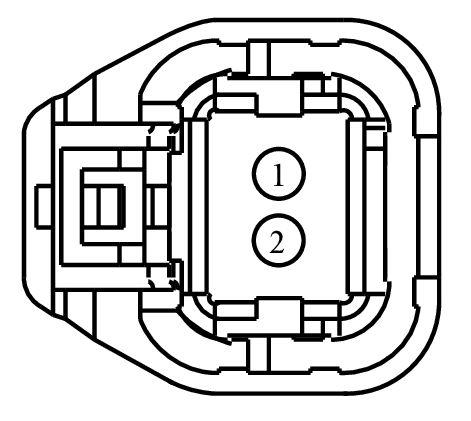

Connector End View (C1644) - TURBOCHARGER WASTEGATE REGULATING VALVE SOLENOID (TCWRVS)
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1644 | TURBOCHARGER WASTEGATE REGULATING VALVE SOLENOID (TCWRVS) | 12C508 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| AU5T-14474-BAA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBB22 (YE-VT) | 20 | FUSE - 22 OR CIRCUIT BREAKER | AU5T-14474-BAA | ||||
| 2 | CE130 (BU-GY) | 20 | CTRL MOD. - POWERTRAIN # ELECTR.VACUUM REGULATOR VALVE | AU5T-14474-BAA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1370
Service Part Number:
DU2Z-14S411-ALA
Gauge:
18
Pin material:
Tin (greased)
Cavities:
2
Vehicle Uses:
- Actuator - Turbocharger Waste Gate
