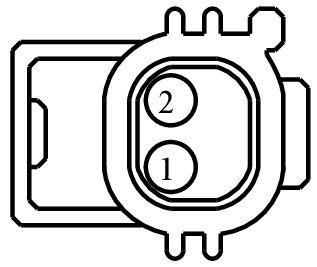

Connector End View (C1615) - KNOCK SENSOR 2 (KS2)
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1615 | KNOCK SENSOR 2 (KS2) | 12C508 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14421-AHA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | RE324 (BN-GN) | 20 | CTRL MOD. - POWERTRAIN # KNOCK SENSOR 2ND BANK 1ST (KS2N) [KSL2-] | 97BG-14421-AHA | ||||
| 2 | VE802 (BN-BU) | 20 | SENSOR - KNOCK 2ND BANK 1ST (KS2N) [KSL2-] | 97BG-14421-AHA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-987
Service Part Number:
3U2Z-14S411-CZAB
Gauge:
16
Pin material:
Tin (greased)
Cavities:
2
Vehicle Uses:
- Sensor - Cylinder Head Temperature
- Sensor - Knock
