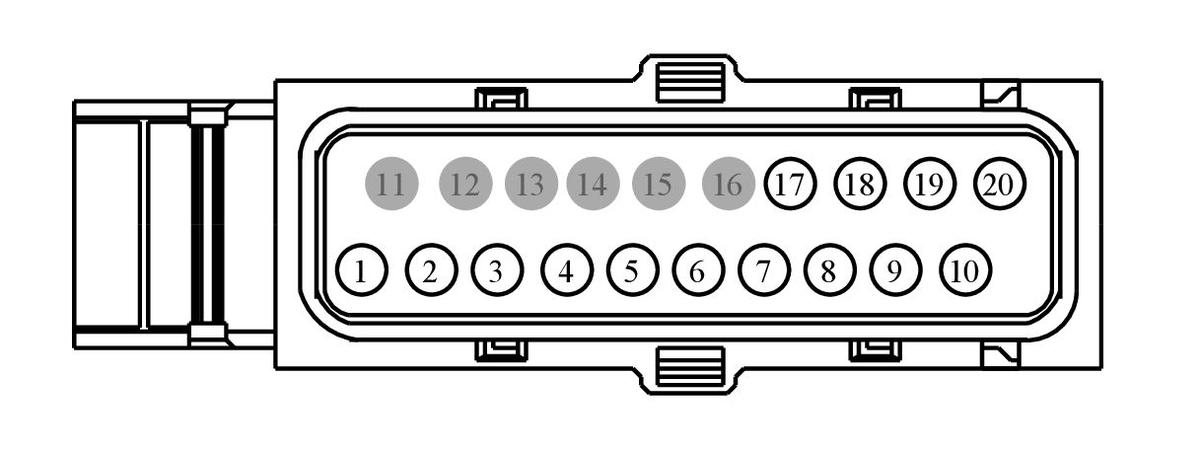

Connector End View (C1520) - 6F15 TRANSMISSION
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1520 | 6F15 TRANSMISSION | BK | 12C508 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | RE406 (GY-VT) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN TRANSMISSION (T-SIGRTN) (SIGRTN-B) | N/A | ||||
| 2 | VET27 (BN-YE) | 20 | SENSOR - TRANSMISSION FLUID TEMPERATURE (TFT) | N/A | ||||
| 3 | CET09 (YE-VT) | 20 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 5 (PC5) [EPC] [VFS] | N/A | ||||
| 4 | CET07 (GY-OG) | 20 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 3 (PC3) [EPC] [VFS] | N/A | ||||
| 5 | CET49 (BN) | 16 | CTRL MOD. - POWERTRAIN # TRANSMISSION SOLENOID POWER CONTROL 2 (TSPC2) | N/A | ||||
| 6 | CET10 (BU-GY) | 20 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 6 (PC6) [EPC] [VFS] | N/A | ||||
| 7 | CET18 (GY-YE) | 20 | CTRL MOD. - POWERTRAIN # SOLENOID SHIFT CONTROL LOW-SIDE 1 (SS1) | N/A | ||||
| 8 | CET05 (BU-GN) | 20 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 1 (PC1) [EPC] [VFS] | N/A | ||||
| 9 | CET06 (GN-BN) | 20 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 2 (PC2) [EPC] [VFS] | N/A | ||||
| 10 | CET08 (BN-WH) | 20 | CTRL MOD. - POWERTRAIN # SOLENOID PRESSURE CONTROL 4 (PC4) [EPC] [VFS] | N/A | ||||
| 11 | - () | * | Not Used | N/A | ||||
| 12 | - () | * | Not Used | N/A | ||||
| 13 | - () | * | Not Used | N/A | ||||
| 14 | - () | * | Not Used | N/A | ||||
| 15 | - () | * | Not Used | N/A | ||||
| 16 | - () | * | Not Used | N/A | ||||
| 17 | VET32 (YE-OG) | 20 | SENSOR - TRANSMISSION RANGE # PWM OUTPUT (TR -P) | N/A | ||||
| 18 | LE111 (VT-GN) | 20 | CTRL MOD. - POWERTRAIN # BUFFERED POWER SUPPLY SENSORS (VBPWR) | N/A | ||||
| 19 | RET04 (YE-OG) | 20 | CTRL MOD. - POWERTRAIN # SENSOR OUTPUT SHAFT SPEED (OSS) | N/A | ||||
| 20 | RET24 (BN-BU) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE SIGNAL RETURN (TRGND) | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1203
Service Part Number:
8U2Z-14S411-ACB
Gauge:
18
Pin material:
Tin (greased)
Cavities:
20
Vehicle Uses:
- Sensor - Transmission Range
- Transmission - Bulkhead
