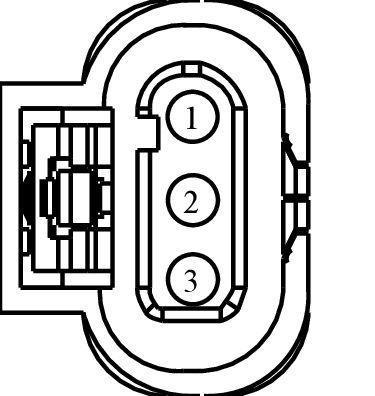

Connector End View (C1450) - AUXILIARY COOLANT PUMP
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1450 | AUXILIARY COOLANT PUMP | BK | 12A581 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 7V6T-14474-EA | Not Available | |
| 7V6T-14474-DA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD120 (BK-GN) | 20 | GROUND - FENDER FRONT LEFT | 7V6T-14474-EA | ||||
| 2 | CBB22 (YE-VT) | 22 | FUSE - 22 OR CIRCUIT BREAKER | 7V6T-14474-DA | ||||
| 3 | CE174 (YE-GY) | 22 | CTRL MOD. - POWERTRAIN # ELECTRIC WATER PUMP | 7V6T-14474-DA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1287
Service Part Number:
CU2Z-14S411-YA
Gauge:
18
Pin material:
Silver
Cavities:
3
Vehicle Uses:
- Coil - Ignition
- Sensor - Front Park Aid (FPA)
- Sensor - Reverse Park Aide (RPA)
