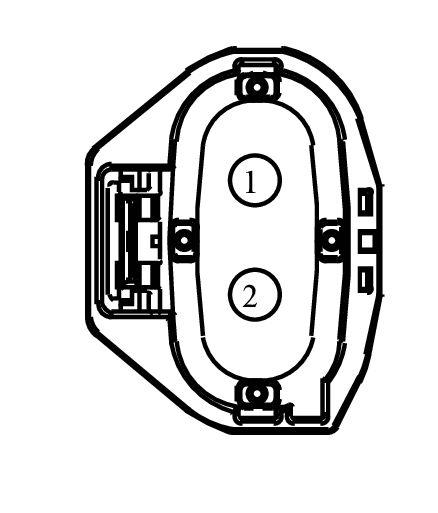

Connector End View (C1319A) - COOLING FAN MOTOR
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1319A | COOLING FAN MOTOR | 14290 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 93BG-14474-YAA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD187 (BK-GN) | 10 | GROUND - SHOCK TOWER LEFT BRACKET #1 | 93BG-14474-YAA | ||||
| 2 | CEC07 (BN) | 10 | RELAY - ENGINE COOLING FAN HIGH SPEED | 93BG-14474-YAA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-910
Service Part Number:
8U2Z-14S411-SA
Gauge:
10
Pin material:
Tin
Cavities:
2
Vehicle Uses:
- Module - Power Moonroof
