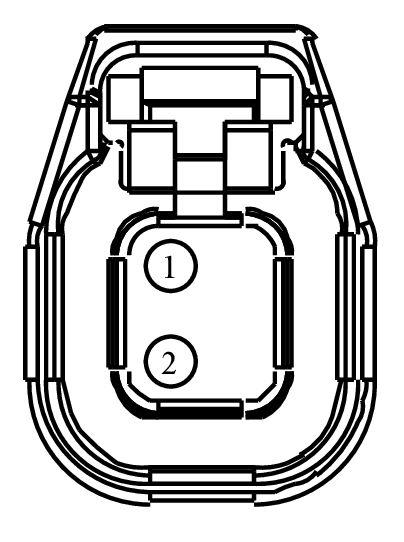

Connector End View (C1102) - HORN RH
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1102 | HORN RH | 12A581 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-AEA | Not Available | |
| 97BG-14474-ADA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD188 (BK-YE) | 16 | GROUND - SHOCK TOWER LEFT BRACKET #2 | 97BG-14474-AEA | ||||
| 2 | CBB29 (WH-VT) | 20 | FUSE - 29 OR CIRCUIT BREAKER | 97BG-14474-ADA | ||||

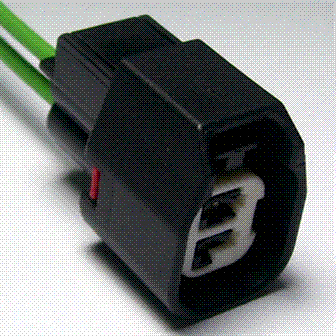

Available Pigtail Kits
Pigtail Kit Part Number WPT-1368
Service Part Number:
DU2Z-14S411-AHA
Gauge:
18
Pin material:
Silver
Cavities:
2
Vehicle Uses:
- Switch - Backup Lamp
