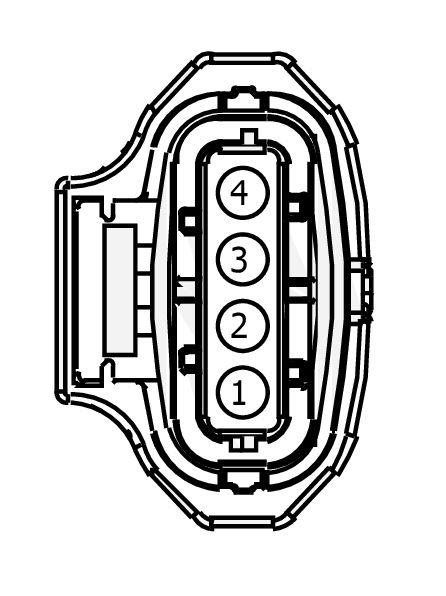

Connector End View (C1087) - MANIFOLD ABSOLUTE PRESSURE AND TEMPERATURE (MAPT) SENSOR
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C1087 | MANIFOLD ABSOLUTE PRESSURE AND TEMPERATURE (MAPT) SENSOR | 12C508 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| EU5T-14474-KB | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | RE138 (BU-GN) | 20 | CTRL MOD. - POWERTRAIN # CYLINDER HEAD TEMPERATURE SENSOR | EU5T-14474-KB | ||||
| 2 | VE751 (BN-VT) | 20 | SENSOR - INTAKE AIR TEMPERATURE 2ND (IAT2) | EU5T-14474-KB | ||||
| 3 | LE143 (BN-BU) | 20 | CTRL MOD. - POWERTRAIN # CAMSHAFT SENSOR 1 + | EU5T-14474-KB | ||||
| 4 | VE804 (GN-BN) | 20 | SENSOR - MANIFOLD ABSOLUTE PRESSURE THERMISTOR (TMAP) + | EU5T-14474-KB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1232
Service Part Number:
BU2Z-14S411-ATA
Gauge:
14
Pin material:
Tin (greased)
Cavities:
4
Vehicle Uses:
- Sensor - Manifold Pressure/Intake Temperature
