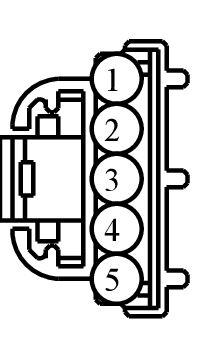

Connector End View (C605) - FRONT DOOR LOCK SWITCH RH
WARNING: This page is about a different car, the 2018 Ford EcoSport. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail | |
|---|---|---|---|---|---|---|
| C605 | FRONT DOOR LOCK SWITCH RH | 14630 | part# N/A | See Below | ||
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPL89 (BN-BU) | 22 | CTRL MOD. - DOOR LOCK # LOCK STATUS INDICATOR REAR DRIVER | 3F2T-14474-SA | ||||
| 2 | CPK14 (BU-OG) | 22 | SWITCH - CENTRAL UNLOCK DRIVER | 3F2T-14474-SA | ||||
| 3 | GD345 (BK-BU) | 22 | GROUND - PILLAR B RIGHT | 3F2T-14474-SA | ||||
| 4 | CPL42 (GY-YE) | 22 | SWITCH - TRIM DOOR LOCK (DRIVER) # LOCK | 3F2T-14474-SA | ||||
| 5 | VLN04 (VT-GY) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION | 3F2T-14474-SA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-983
Service Part Number:
6U2Z-14S411-SB
Gauge:
18
Pin material:
Silver
Cavities:
5
Vehicle Uses:
- Module - Heads Up Display
- Switch - Overdrive Cancel
- Switch - Power Window - LH - Rear
- Switch - Power Window - Passenger (Front)
